EMC試験に最適な電波暗箱。 分割・組立てタイプ。オフィスビル等の狭いスペースへの設置に最適。
人員用エレベータでの搬入、狭いスペースへの設置が可能な分離・組立型
・シールド性能：70dB typ@2.2GHz・吸収性能：20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz
マイクロニクス株式会社 電波暗箱・シールドボックス 大型タイプ (MY5310S)
・吸収性能：20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz
電波暗箱・シールドボックス 大型タイプの特長
特長
人員用エレベータでの搬入、狭いスペースへの設置が可能な分離・組立型。
フェライト系電波吸収体を使用しており、EMC試験に最適。
小型EUT向けに、直径220mm / 耐荷重10kgのターンテーブルを標準装備。
仕様
型式 MY5310S-F1 外形寸法(約) 1350(W)×1220(H)×1080(D)mm （突起物等を除く） 内部寸法 約1280(W)×960(H)×960(D)mm （突起物等を除く） ドア開口部寸法 510(W)×920(H)mm 総重量 約400kg ターンテーブル 直径220mm/耐荷重10kg 電波吸収材 一重フェライトタイル シールド性能 70dB typ@2.2GHz 吸収性能 20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz 標準価格 お問い合わせください
MY5310Sのポイント

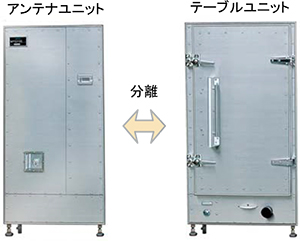

- 分割搬入ができるので、オフィスビル等に設置する際の搬入方法が簡便となります。
- オフィスビルで一般的な11人乗りのエレベータでの搬入が可能です。
- 専用工具や知識がなくても簡単に設置可能
分割時の寸法 幅 680mm 奥行き 1080mm 高さ 1220mm
11人乗りエレベータの寸法 出入口幅 800mm 奥行き 1350mm 高さ 2300mm
拡張例（MY5310SU）
- テーブルユニット（大型EUT向け）
直径φ500mm、耐荷重50kgのターンテーブルを装備したユニットです。 - スペーサユニット
分離した2つのユニットの間にスペーサユニット（幅610mm）を 追加することで広い空間を確保できます。
特長
人員用エレベータでの搬入、狭いスペースへの設置が可能な分離・組立型。
フェライト系電波吸収体を使用しており、EMC試験に最適。
小型EUT向けに、直径220mm / 耐荷重10kgのターンテーブルを標準装備。
仕様
| 型式 | MY5310S-F1 |
|---|---|
| 外形寸法(約) | 1350(W)×1220(H)×1080(D)mm （突起物等を除く） |
| 内部寸法 | 約1280(W)×960(H)×960(D)mm （突起物等を除く） |
| ドア開口部寸法 | 510(W)×920(H)mm |
| 総重量 | 約400kg |
| ターンテーブル | 直径220mm/耐荷重10kg |
| 電波吸収材 | 一重フェライトタイル |
| シールド性能 | 70dB typ@2.2GHz |
| 吸収性能 | 20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz |
| 標準価格 | お問い合わせください |
MY5310Sのポイント
- 分割搬入ができるので、オフィスビル等に設置する際の搬入方法が簡便となります。
- オフィスビルで一般的な11人乗りのエレベータでの搬入が可能です。
- 専用工具や知識がなくても簡単に設置可能
分割時の寸法 幅 680mm 奥行き 1080mm 高さ 1220mm 11人乗りエレベータの寸法 出入口幅 800mm 奥行き 1350mm 高さ 2300mm

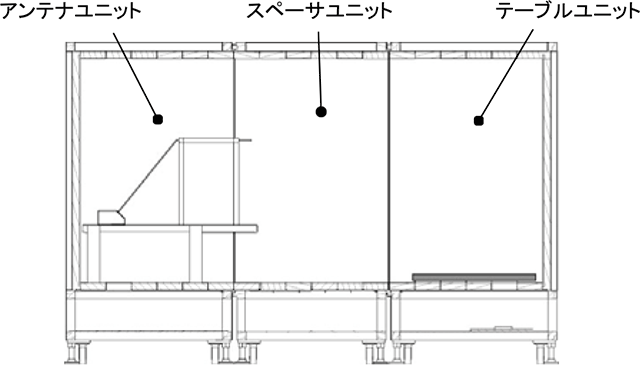

拡張例（MY5310SU）
- テーブルユニット（大型EUT向け）
直径φ500mm、耐荷重50kgのターンテーブルを装備したユニットです。 - スペーサユニット
分離した2つのユニットの間にスペーサユニット（幅610mm）を 追加することで広い空間を確保できます。
