EMC試験に最適な電波暗箱。小型EUT向けに直径220mm/耐荷重10kgの手動ターンテーブルを標準装備。
EMC試験に最適な電波暗箱。
・シールド性能：70dB typ.・吸収性能：20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz
マイクロニクス株式会社 電波暗箱・シールドボックス 大型タイプ (MY5310)
・吸収性能：20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz
電波暗箱・シールドボックス 大型タイプの特長
特長
フェライト系電波吸収体を使用しており、EMC試験に最適。
小型のEUT用として、直径220mm・耐荷重10kgのターンテーブルを標準装備。
仕様
型式 MY5310 外形寸法(約) 1340(W)×1210(H)×1030(D)mm （キャスタ及び突起物含まず） 内部寸法 1280(W)×960(H)×960(D)mm ドア開口部寸法 410(W)×710(H)mm 総重量 約400kg ターンテーブル 直径220mm / 耐荷重10kg 電波吸収材 一重フェライトタイル シールド性能 70dB typ＠2.2GHz 吸収性能 20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz EUT用電源 AC ×1（250Vmax・三芯プラグ） コネクタ - 同軸
- N(J)@アンテナ出力 ×1
- N(J)@EUT用 ×1
- D-sub25ピン ×1
標準価格 お問い合わせください
MY5310の構造
特長
フェライト系電波吸収体を使用しており、EMC試験に最適。
小型のEUT用として、直径220mm・耐荷重10kgのターンテーブルを標準装備。
仕様
| 型式 | MY5310 |
|---|---|
| 外形寸法(約) | 1340(W)×1210(H)×1030(D)mm （キャスタ及び突起物含まず） |
| 内部寸法 | 1280(W)×960(H)×960(D)mm |
| ドア開口部寸法 | 410(W)×710(H)mm |
| 総重量 | 約400kg |
| ターンテーブル | 直径220mm / 耐荷重10kg |
| 電波吸収材 | 一重フェライトタイル |
| シールド性能 | 70dB typ＠2.2GHz |
| 吸収性能 | 20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz |
| EUT用電源 | AC ×1（250Vmax・三芯プラグ） |
| コネクタ |
|
| 標準価格 | お問い合わせください |
MY5310の構造

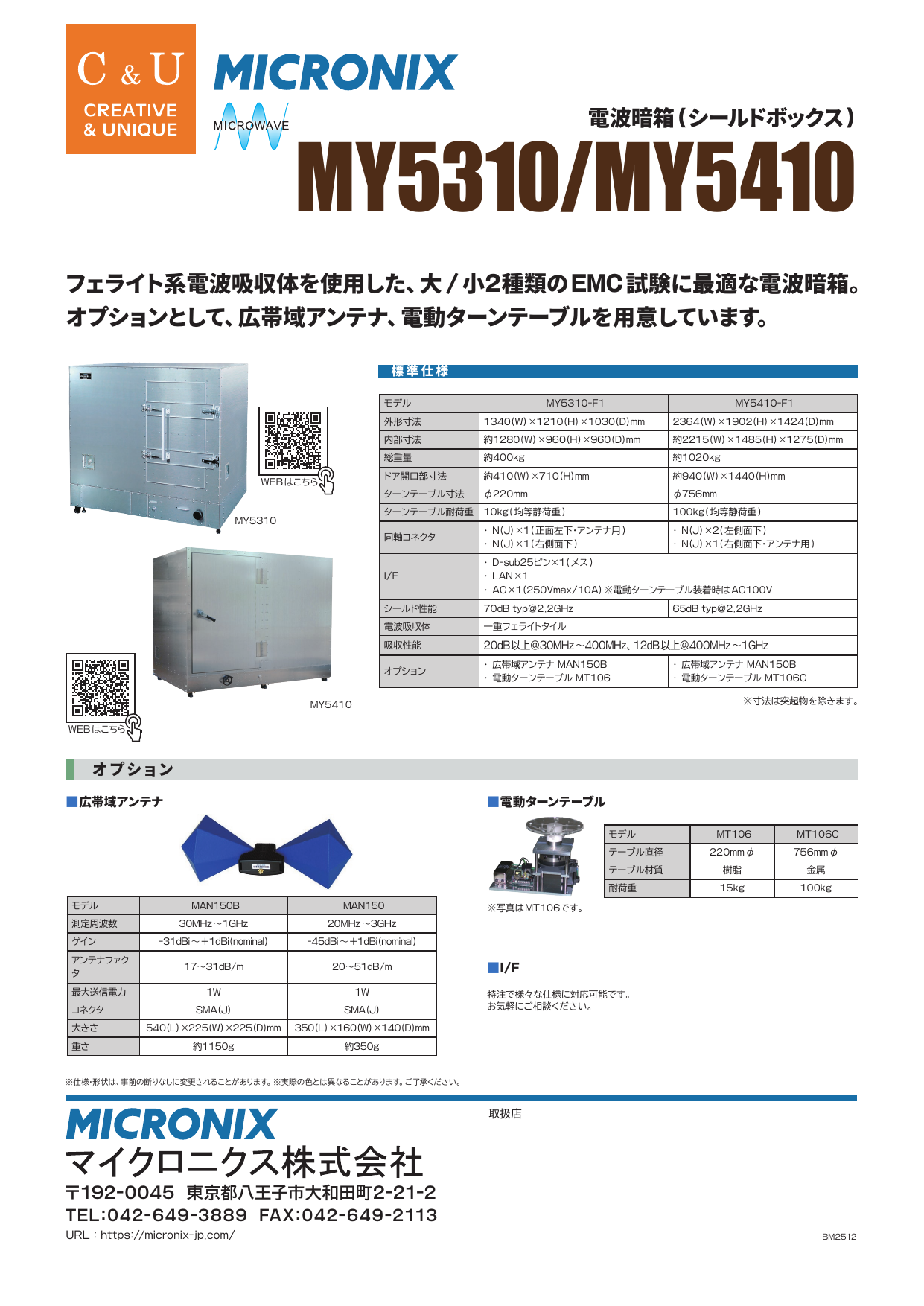

電波暗箱・シールドボックス 大型タイプの資料ダウンロード
