床面に治具取付台（樹脂製）を標準装備。MY2510とMY2520の中間サイズ
高いシールド性能を持った電波暗箱（シールドボックス）
・シールド性能：75dB typ＠2.4GHz・反射係数：20dB以上@2.4GHz～

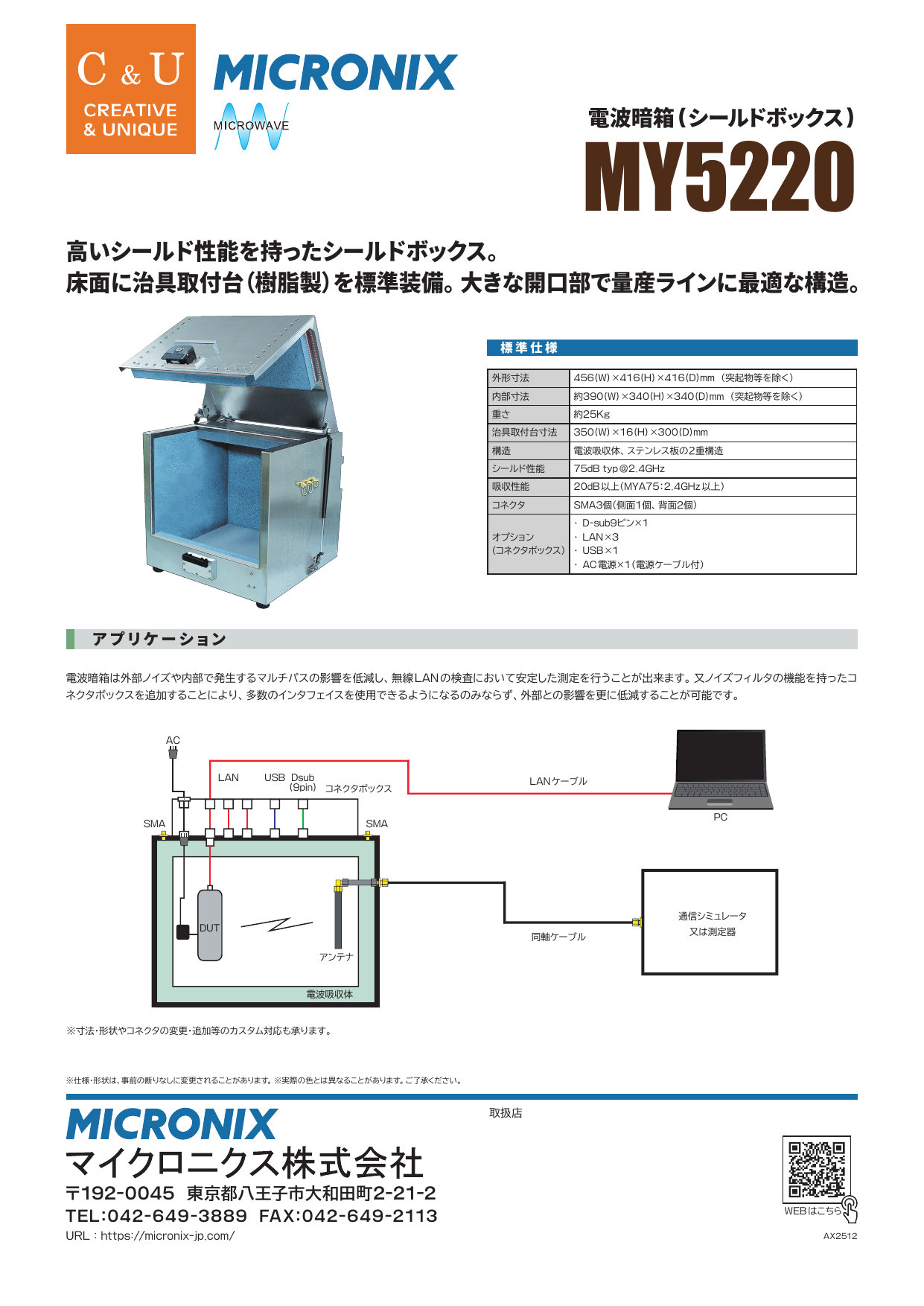

マイクロニクス株式会社 電波暗箱・シールドボックス 生産ラインシリーズ (MY5220)
・反射係数：20dB以上@2.4GHz～
電波暗箱・シールドボックス 生産ラインシリーズの特長
特長
前面が大きく上に開口し、生産ラインに最適な構造。
樹脂製の治具取付台が標準装備。
仕様
外形寸法（約） 456(W)×416(H)×416(D)mm （突起物を除く） 内部寸法 390(W)×340(H)×340(D)mm 治具取付台寸法 350(W)×16(H)×300(D)mm 重さ 約25kg 同軸コネクタ SMA 3個 シールド性能 75dB typ＠2.4GHz 構造 電波吸収体、ステンレスの２重構造 吸収性能 20dB以上@2.4GHz～ IF（オプション）コネクタボックス - D-sub9ピン×1
- LAN×3
- USB×1
- AC電源×1（電源ケーブル付）
特長
前面が大きく上に開口し、生産ラインに最適な構造。
樹脂製の治具取付台が標準装備。
仕様
| 外形寸法（約） | 456(W)×416(H)×416(D)mm （突起物を除く） |
|---|---|
| 内部寸法 | 390(W)×340(H)×340(D)mm |
| 治具取付台寸法 | 350(W)×16(H)×300(D)mm |
| 重さ | 約25kg |
| 同軸コネクタ | SMA 3個 |
| シールド性能 | 75dB typ＠2.4GHz |
| 構造 | 電波吸収体、ステンレスの２重構造 |
| 吸収性能 | 20dB以上@2.4GHz～ |
| IF（オプション）コネクタボックス |
|
