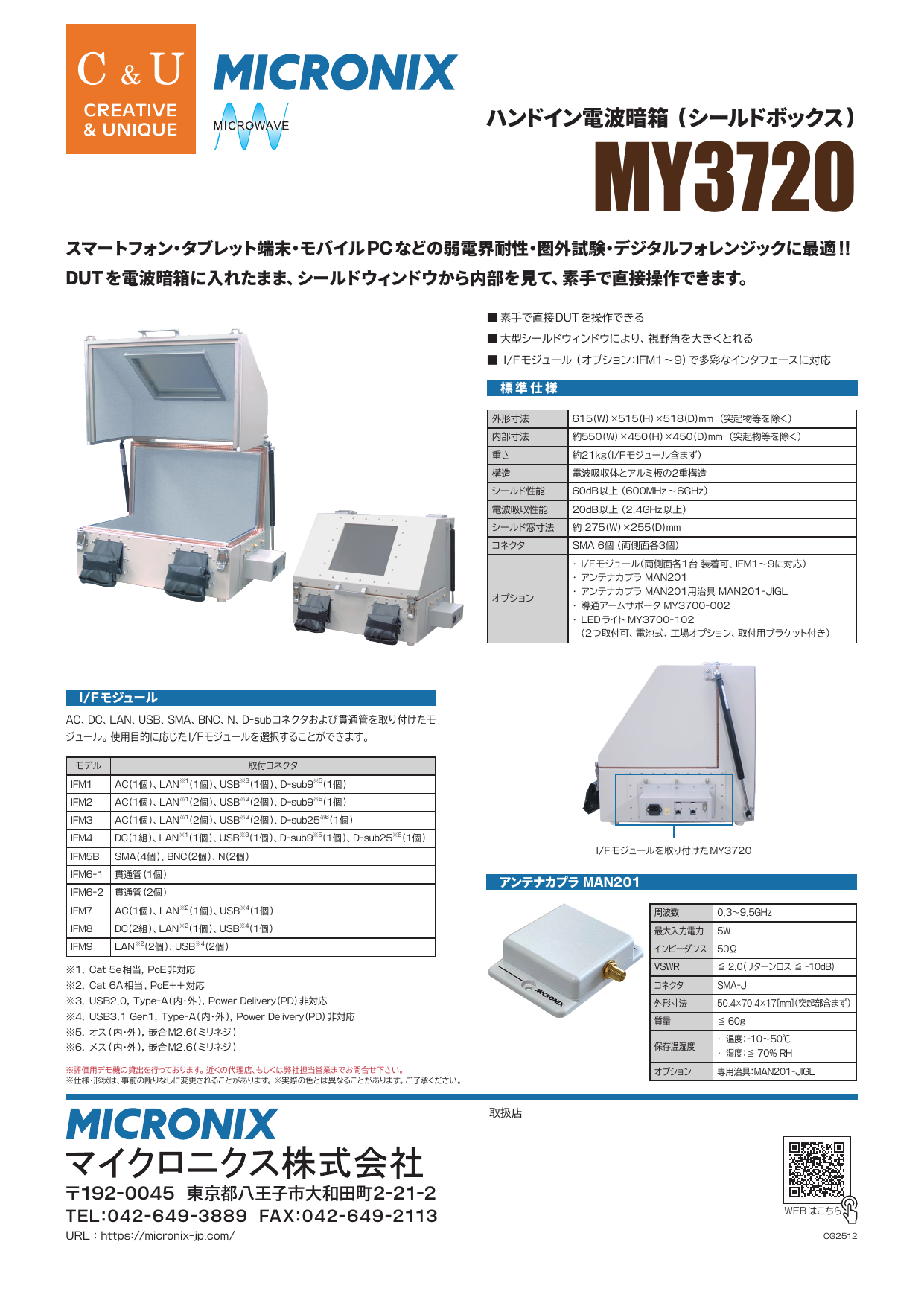

電波暗箱・シールドボックスハンドインシリーズ (MY3720)

内部空間が大きくなり、大型タブレット端末・モバイルPC・据え置き型無線通信機能付ゲーム機などの弱電界・圏外試験が可能。

　・シールド性能：60dB以上（600MHz～6GHz）
　・電波吸収性能：20dB以上（2.4GHz以上）

特長

素手で直接操作ができますので、グローブタイプ特有のタッチパネルの反応の悪さが解消され、細かな操作が行えます。

21.5インチワイドモニタサイズのDUTが入ります。

275×255mmの大型シールドウィンドウを採用しました。視野角が大きくとれ、大型ディスプレイも見易いです。

600MHz～6GHzにおいてシールド性能は60dB以上を確保しており、モバイル端末の通信方式で主流の 3G／4G（LTE／WiMAX）／Wi-Fi（2.4GHz帯および5GHz帯）等の様々な電波を遮断できます。

弊社独自のシールドウィンドウ技術により、この性能を実現しています。

オプションのI/Fモジュールを交換することにより、様々なインタフェースで使用することができます。

これらインタフェースの多くにはノイズフィルタが挿入されており、ケーブルから侵入するノイズの影響を低減させています。

外形寸法	約 615(W)×515(H)×518(D)mm（突起物を除く）
内部寸法	約 550(W)×450(H)×450(D)mm
重さ	約 21kg（I/Fモジュール含まず）
構造	電波吸収体とアルミ板の2重構造
シールド性能	60dB以上（600MHz～6GHz）
電波吸収性能	20dB以上（2.4GHz以上）
シールド窓寸法	約 275(W)×255(D)mm
コネクタ	SMA　6個（両側面各3個）
オプション	I/Fモジュール（両側面各1台装着可、IFM1～9に対応）導通アームサポータ（MY3700-002） LEDライト（2つ取付可、電池式、MY3700-102）
本体標準価格	898,000円

I/Fモジュール
AC電源、DC電源、LAN、USB、SMA、BNC、NおよびD-subコネクタを取り付けたモジュールです。
使用目的に応じたI/Fモジュールを選択することができます。
導通アームサポータ MY3700-002
導電素材により、シールドアームカバーとの導通性を高めます。シールドアームカバーの保護にもなります。
LEDライト（電池式） MY3700-102
電池式のLEDライト。電波暗箱内部の視認性が良くなります。
