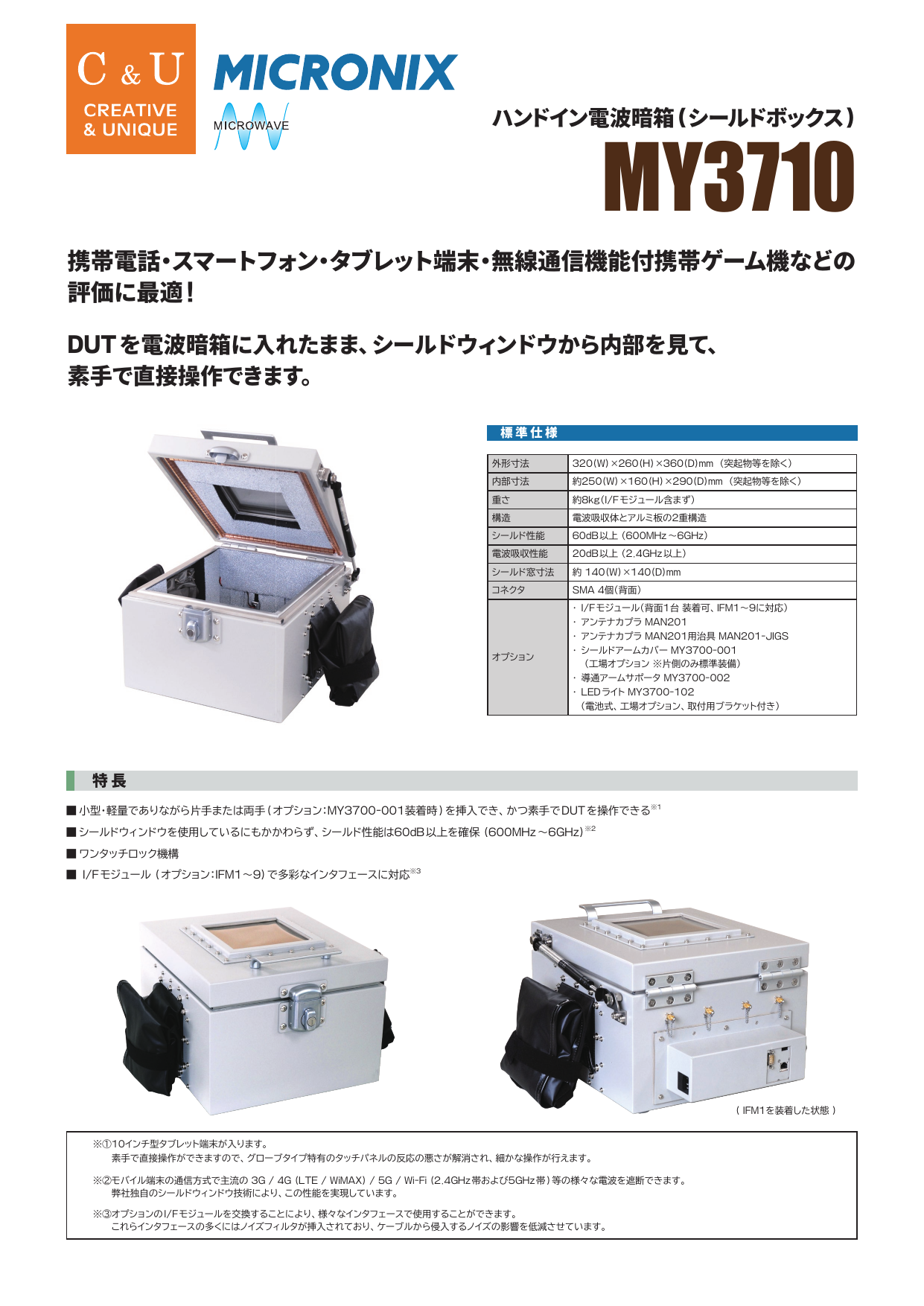

電波暗箱・シールドボックス ハンドインシリーズ

携帯電話・スマートフォン・スマートウォッチ・タブレット端末・ウェアラブル端末・無線通信機能付携帯ゲーム機などの評価に最適。

　・シールド性能：60dB以上（600MHz～6GHz）
　・電波吸収性能：20dB以上（2.4GHz以上）

お問い合わせはこちら

電波暗箱・シールドボックスハンドインシリーズの特長

素手で直接操作ができますので、グローブタイプ特有のタッチパネルの反応の悪さが解消され、細かな操作が行えます。またオプションのMY3700-001装着すれば両手での操作も可能。

シールドウィンドウを使用しているにもかかわらず、シールド性能は60dB以上を確保（600MHz～6GHz）。

モバイル端末の通信方式で主流の 3G／4G（LTE／WiMAX）／Wi-Fi（2.4GHz帯および5GHz帯）等の様々な電波を遮断できます。

外形寸法：約 320(W)×240(H)×360(D)mm （突起物を除く）、重さ：約 8kg （I/Fモジュール含まず）と小型・軽量タイプ。10インチ型タブレット端末が入ります。

開蓋時はツマミを回すだけでロックが解除され、閉蓋時は蓋を閉じるだけでロックされるので操作が非常に楽です。

オプションのI/Fモジュールを交換することにより、様々なインタフェースで使用することができます。

これらインタフェースの多くにはノイズフィルタが挿入されており、ケーブルから侵入するノイズの影響を低減させています。

外形寸法	約 320(W)×240(H)×360(D)mm（突起物を除く）
内部寸法	約 250(W)×160(H)×290(D)mm
重さ	約 8kg（I/Fモジュール含まず）
構造	電波吸収体とアルミ板の2重構造
シールド性能	60dB以上（600MHz～6GHz）
電波吸収性能	20dB以上（2.4GHz以上）
シールド窓寸法	約 140(W)×140(D)mm
コネクタ	SMA 4個
オプション	I/Fモジュール（背面1台装着可、IFM1～9に対応）シールドアームカバー（工場オプション、MY3700-001 ※片側のみ標準装備）導通アームサポータ（MY3700-002）暗箱設置台（傾斜角度調整可、MY3700-101） LEDライト（電池式、MY3700-102）
本体標準価格	438,000円

I/Fモジュールは、AC、DC、LAN、USB、SMA、BNC、N、D-subコネクタおよび貫通管を取り付けたモジュールです。

使用目的に応じたI/Fモジュールを選択することができます。

※特注仕様の製作も承ります。

オプション	取付コネクタ	価格
IFM1	AC(1個）、LAN（1個）、USB（1個）、D-sub9ピン（1個）	99,000円
IFM2	AC（1個）、LAN（2個）、USB（2個）、D-sub9ピン（1個）	107,000円
IFM3	AC（1個）、LAN（2個）、USB（2個）、D-sub25ピン（1個）	112,000円
IFM4	DC（1個）、LAN（1個）、USB（1個）、D-sub9ピン（1個）、D-sub25ピン（1個）	98,000円
IFM5B	SMA（4個）、BNC（2個）、N（2個）	59,000円
IFM6	貫通管（2種類まで選択可） ※対応周波数によって内径が異なる	72,000円(1個) 90,000円(2個)
