近年、電気自動車を含む輸送機器の電動化が急速に進展し、その中でバッテリー、モーター、そしてインバーターが極めて重要な役割を果たしています。特にインバーターはバッテリーからの直流電力を交流電力に変換し、モーターを駆動する役割を担い、減速時には逆起電力をバッテリーに戻すことでエネルギーの充電を実現します。この効率的なエネルギー変換により、電動車両の走行距離を延ばし充電時間を短縮するなど、省エネルギー性能の向上に大いに貢献しています。そのため、インバーターの開発と評価は欠かせない要素となっています。
インバーターの入力段に接続されるコンデンサは、電力供給の安定性を確保するために重要です。コンデンサは電圧を平滑化し、急激な電力変動に対応する役割を果たしていますが、通常は数百μF から数千μF の容量を持つコンデンサが使用され、システムの電力要求にあわせて選択されています。

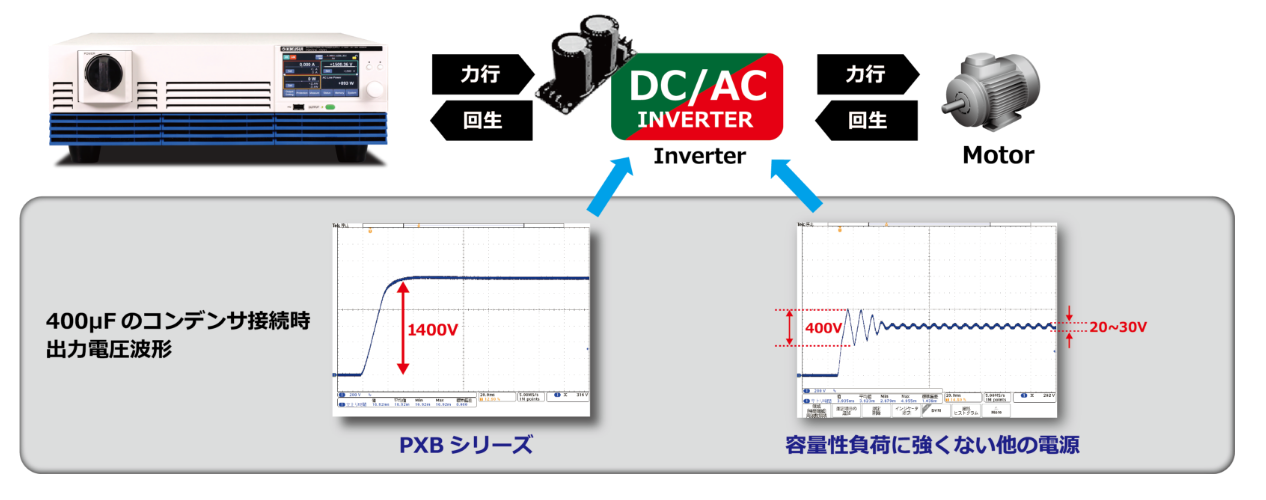

PXB シリーズは、このような容量性負荷（コンデンサなど）が接続された場合を想定して開発されているため、数百μF の容量性負荷に接続しても、安定した出力波形を提供します。通常、容量性負荷に対する出力波形の安定度はカタログや取説に記載されない仕様である為、見落としがちな性能になりますが、もし電力供給の波形が一定でないと試験結果に影響を与え、再現性も低下します。そのため、容量性負荷に対しての出力波形の品質は非常に重要です。

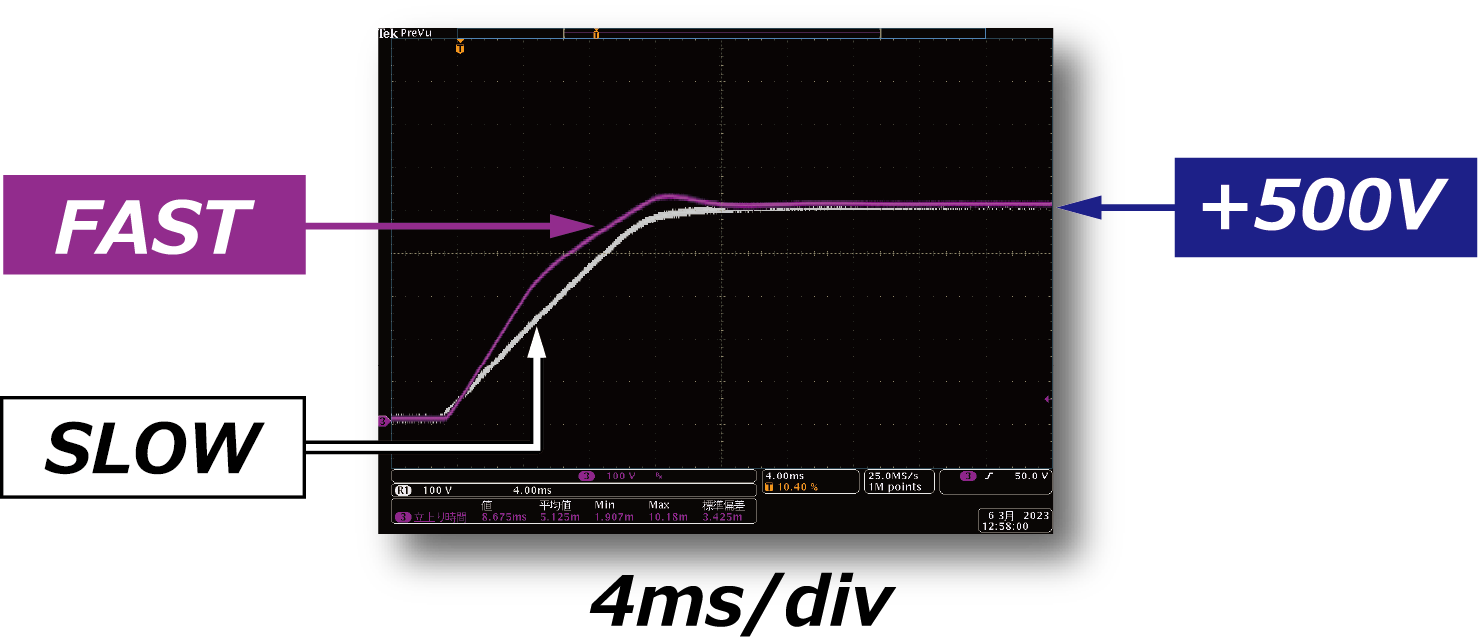

レスポンスをFASTに設定すると、数かですがオーバーシュートが発生しています。 SLOWに設定するとオーバーシュートやリンギングの発生を抑制できています。 |
