薄型ワイドレンジ可変スイッチング電源 (PWXシリーズ)

菊水電子工業株式会社｜最終更新日：2023/10/02

基本情報

N対Mのネットワーク型遠隔制御・監視に対応する、新世代ラックマウント電源

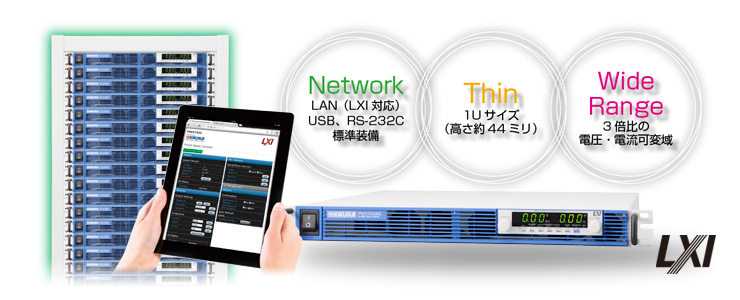

PWX シリーズは、ラックマウント電源として最適化設計がなされたCVCC 可変型スイッチング直流安定化電源です。デザインは実装効率を高めるため、19 インチラック幅の薄型形状とし、内部冷却の吸排気も前後面のみとすることで、上下を密着した実装が可能となっています。さらに同シリーズは、システムアップに不可欠な通信インターフェース群、LAN、USB、RS-232C を標準装備。

型番: PWXシリーズ

価格: 205,000円（税込225,500円）～315,000円（税込346,500円）

発売日: 発売中

薄型ワイドレンジ可変スイッチング電源の特長

1...	POWER スイッチ (｜) 側を押すとオン（○）側を押すとオフ
2...	CURRENT ノブ電流値の設定、またはコンフィグ設定の項目番号の選択
3...	VOLTAGE ノブ電圧値の設定、またはコンフィグ項目内容の変更（SHIFT）FINE：電圧値設定時の微調整
4...	吸気口（ルーバ）内部冷却用の吸気口
5...	OUTPUT キー出力オン／オフの切り替
6...	SET キー出力電圧値／出力電流値の設定／確認（SHIFT）ALM CLR キー：保護機能作動状態の解除
7...	OCP・OVP キー過電流保護（OCP）、過電圧保護（OVP）と低電圧制限（UVL）作動点の設定／表示（SHIFT）A プリセット：メモリーA の値の呼び出し／保存
8...	CONFIG キー動作に関する各種条件の設定（SHIFT）B プリセット：メモリーB の値の呼び出し／保存
9...	PWR DSPL キー電流表示部に出力電力を表示する（SHIFT）C プリセット：メモリーC の値の呼び出し／保存
10..	LOCAL キーリモート状態／ローカル状態の切り替え（SHIFT）LOCK キー：OUTPUT キー以外の操作を無効にする
11..	SHIFT キーキーの下側に表示されている青色の機能を有効にする

概要

PWXシリーズは、ラックマウント電源として最適化設計が PWX750MLなされたCVCC 可変型スイッチング直流安定化電源です。デザインは実装効率を高めるため、19 インチラック幅の薄型形状とし、内部冷却の吸排気も前後面のみとすることで、上下を密着した実装が可能となっています。さらに同シリーズは、システムアップに不可欠な通信インターフェース群、LAN、USB、RS- 232C を標準装備。VMCB（仮想マルチチャンネルバス）機能を併用することで、1 対Nはもちろん、N 対M かつ大規模なネットワーク型の遠隔制御・監視を効率よく行うことができます。特にLAN はLXI対応※ですので、パソコン、スマートフォン、タブレット等のWEB ブラウザからの制御・監視が可能。別建屋にある電源の遠隔管理なども手軽に実現することができます。出力仕様としては、出力電力750W と1500W の2 タイプがあり、動作領域は広い電圧・電流設定の組み合わせが可能な「3 倍比」の電力型。例えば定格出力電力1500W タイプのPWX1500ML では、80V-18.75A から26.8V-56A までシームレスな動作が可能です。また入力電源電圧も85V 〜265V のユニバーサル仕様とし、高調波電流抑制のためのPFC（力率改善回路）も内蔵。その他、アナログ外部制御・モニタ出力、マスタスレーブ並列運転機能、各種保護機能、メモリ機能等を装備しています。

特長

エミュレーション設定・コマンド言語設定機能
ラックマウントの実装効率を高める高さ1U の薄型・軽量設計
ワンコントロール並列運転機能（同一機種最大4 台）
単純直列運転（同一機種2 台）※ PWX750HF,PWX1500H を除く
アナログ外部制御（電圧、抵抗による出力制御、接点信号によるON・OFF）
アナログモニタ出力（出力電圧・電流、動作モードの監視）
過電圧保護・過電流保護・過熱保護などの各種保護機能
メモリ機能（電圧／電流／ OVP／ OCP／ UVL の各設定が3 組）
リモートセンシング機能
ブリーダ（シンク）ON・OFF が可能（電池の放電防止などに）

用途

半導体製造装置、コンデンサ皮膜化成装置への組み込み
サーバラック等情報通信機器の給電
ソーラーシステムの各種実験･評価
液晶等薄型パネルのエージング試験
カーエレクトロニクス機器評価

通信機能

LAN標準装備×VMCB（仮想マルチチャンネルバス）機能でネットワーク型遠隔制御・監視をサポート

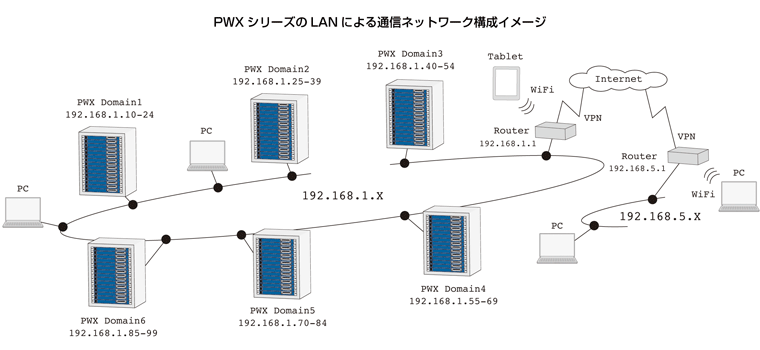

PWXシリーズは、通信インターフェースとしてLAN、USB、RS-232Cを標準で装備しています。また、複数のPWXシリーズを仮想グループ化して管理できる「VMCB（仮想マルチチャンネルバス）」機能（※1）を併用することで、1対Nはもちろんのこと、N対Mかつ大規模なネットワーク型の遠隔制御・監視を効率よく行うことができます。特にLANはLXI（LAN eXtention for Instrumentation）対応ですので、パソコン、スマートフォン、タブレット等のWEBブラウザからPWXシリーズに組込まれているWEBサーバにアクセスして、電源を制御・監視することができます。
さらに、別売のシーケンス作成・制御ソフトウェアSD013-PWX（Wavy for PWX ）では、VMCB接続されたPWXシリーズをチャンネル指定で（個別に）設定することはもちろん、グローバルコマンドを利用した一括制御も可能（※2）。複数台を一斉に出力ON／OFFしたり、出力電圧・電流値を操作するといったことができます。

※1：PWX750MLはファームウェアVer.2.0以上にて対応
※2：Wavy for PWXの「直接制御」でのみ有効です。なおグローバルコマンドは、VXI-11/HiSLIP/SCPI-RAWの制御でも利用可能です。
