光ファイバー端面に汚れまたは破損がないことを確認するためのファイバー端面検査スコープ
光ファイバー端面の汚れは、光ファイバー・システムの問題の主な原因となっています。FI-500 FiberInspector Micro を使用すると、暗い場所やケーブルが密集した場所でも光ファイバー端面の検査を簡単に行えます。ケーブルを差し込み、オートフォーカス・ボタンを押すだけで、数秒で光ファイバー端面が鮮明にはっきりと表示することができます。
フルーク・ネットワークス FiberInspector Micro 端面検査スコープ (FI-500)
FiberInspector Micro 端面検査スコープの特長
特長
- 暗い場所や配線の密集したパネルを照らす内蔵フラッシュライト PortBright™
- 数秒で安定した画像を提供するオート・フォーカス
- 大型ディスプレイにシングルモードおよびマルチモード・ファイバーの端面を表示
- 4 個の UPC 用チップ (LC、SC、1.25 mm、2.50 mm) が付属しています。APC 用チップも別売で利用可能

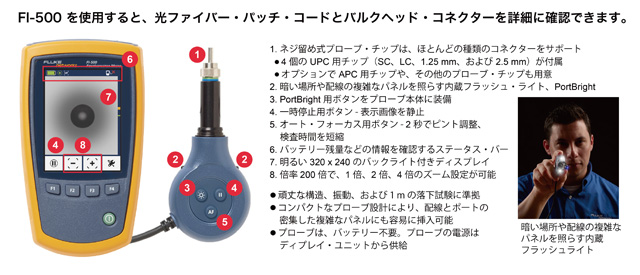

手動スコープと完全自動検査スコープの間を埋める端面検査スコープ
FI-500 は、検査プロセスを簡素化するための設計が施されています。内蔵フラッシュライト PortBright は、正しいポートやケーブルを見つけることを容易にしてくれます。小型のプローブは、狭い場所でも使用でき、操作が簡単なプッシュボタン・コントロールを特長としています。オート・フォーカスによって端面の鮮明な画像を数秒で確認できるほか、一時停止ボタンを使って 320 x 240 の鮮明な画像を固定して、さらに詳細な検査を行うことができます。
仕様
ディスプレイ部 倍率 1x、2x、4x フレーム/秒 12 以上 バッテリー・タイプ* 充電式 NiMH、2 x 1.2V、2700 mAh バッテリー使用時間* 3プローブ連続使用：3 時間、プローブ標準使用：6 時間 充電時間 最低 4 時間 電源アダプター 入力：100 ～ 240 VAC±10%、50/60Hz、出力：6 VDC、最大 3 A クラス II ディスプレイ 3.2 インチ TFT LCD、320 x 240 ソフトウェア・
アップグレード USB ドライブから最新ソフトウェアをインストール可能 入力 USB 2.0、タイプ A 寸法と重量 140 mm x 80 mm x 39 mm、275 g *Gold Peak GH230AAHC バッテリーを使用してテスト済みです。
プローブ部 倍率 200 倍。ズーム機能には、1 倍、2 倍、および 4 倍の設定があります。 カメラ種類 5 メガピクセル 1/4 インチ CMOS センサー 視野 610 μm x 460 μm 分解能 1 μm 光源 LED、耐用 100,000 時間 端面の照明 同軸の青色 LED ポートの照明 2 白色 LED 電源 USB インターフェースを介して提供 出力 USB 2.0 インターフェースによるビデオ出力 寸法 117 × 51 × 23 mm （アダプタチップによって長さが異なる） 重量 125 g（アダプタ・チップなし）
特長
- 暗い場所や配線の密集したパネルを照らす内蔵フラッシュライト PortBright™
- 数秒で安定した画像を提供するオート・フォーカス
- 大型ディスプレイにシングルモードおよびマルチモード・ファイバーの端面を表示
- 4 個の UPC 用チップ (LC、SC、1.25 mm、2.50 mm) が付属しています。APC 用チップも別売で利用可能
手動スコープと完全自動検査スコープの間を埋める端面検査スコープ
FI-500 は、検査プロセスを簡素化するための設計が施されています。内蔵フラッシュライト PortBright は、正しいポートやケーブルを見つけることを容易にしてくれます。小型のプローブは、狭い場所でも使用でき、操作が簡単なプッシュボタン・コントロールを特長としています。オート・フォーカスによって端面の鮮明な画像を数秒で確認できるほか、一時停止ボタンを使って 320 x 240 の鮮明な画像を固定して、さらに詳細な検査を行うことができます。
仕様
| ディスプレイ部 | |
| 倍率 | 1x、2x、4x |
| フレーム/秒 | 12 以上 |
| バッテリー・タイプ* | 充電式 NiMH、2 x 1.2V、2700 mAh |
| バッテリー使用時間* | 3プローブ連続使用：3 時間、プローブ標準使用：6 時間 |
| 充電時間 | 最低 4 時間 |
| 電源アダプター | 入力：100 ～ 240 VAC±10%、50/60Hz、出力：6 VDC、最大 3 A クラス II |
| ディスプレイ | 3.2 インチ TFT LCD、320 x 240 |
| ソフトウェア・ アップグレード | USB ドライブから最新ソフトウェアをインストール可能 |
| 入力 | USB 2.0、タイプ A |
| 寸法と重量 | 140 mm x 80 mm x 39 mm、275 g |
| *Gold Peak GH230AAHC バッテリーを使用してテスト済みです。 | |
| プローブ部 | |
| 倍率 | 200 倍。ズーム機能には、1 倍、2 倍、および 4 倍の設定があります。 |
| カメラ種類 | 5 メガピクセル 1/4 インチ CMOS センサー |
| 視野 | 610 μm x 460 μm |
| 分解能 | 1 μm |
| 光源 | LED、耐用 100,000 時間 |
| 端面の照明 | 同軸の青色 LED |
| ポートの照明 | 2 白色 LED |
| 電源 | USB インターフェースを介して提供 |
| 出力 | USB 2.0 インターフェースによるビデオ出力 |
| 寸法 | 117 × 51 × 23 mm （アダプタチップによって長さが異なる） |
| 重量 | 125 g（アダプタ・チップなし） |
