配線探索作業を劇的に向上させることが可能なデジタル方式による新しいネットワーク・トーナーおよびプローブ

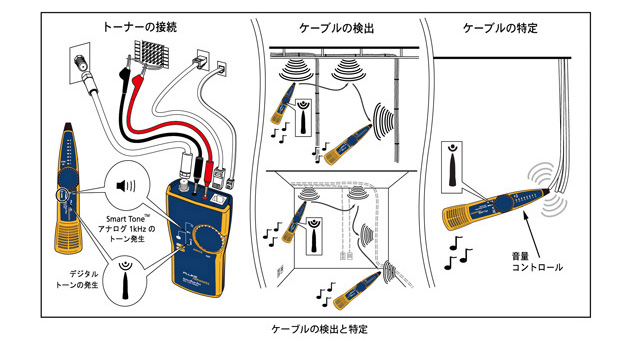

IntelliTone Proトーナーおよびプローブは、先進のデジタル信号による位置検索技術を採用し、壁や床に隠れたケーブル、束ねたケーブル、また稼働中のケーブルであっても高い精度で、目的の線を特定できます。特にノイズの発生しやすいデータセンター、サーバルームなど稼働中の機器がある状態でも効率よく配線を特定できます。従来のアナログ式トーナー/プローブと比較して劇的に生産性が向上します。
フルーク・ネットワークス IntelliTone Pro トーナーおよびプローブ (MT-8200-60-KIT)
IntelliTone Pro トーナーおよびプローブの特長
特長
IntelliTone デジタル･トーン技術：
- ノイズと不必要な信号を完全に遮断することでケーブル位置検出の混乱を解消
- 遠端側がスイッチに接続されているような稼働中のネットワーク上においてもケーブル位置を確認
- 束ねられた中から、ケーブルやワイヤーを区分け/特定（隣接ケーブルへのトーン信号の漏れにかかわらず）

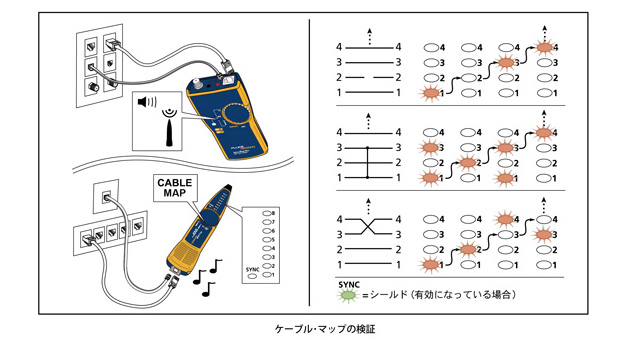

- 1 回のステップで、ケーブルの位置特定、導通の確認、およびワイヤーマップ不良 （開放、短絡、対反転） を検出
SmartTone® アナログ・トーン技術：
- 対となるペア線を短絡させることで、トーン変化による、正確な個々のワイヤー・ペアの切り分けを実施
- 音声、データ、ビデオ･ケーブルを効果的にトレースおよび位置確認
主な用途
LAN ケーブル (STP/UTP) から同軸ケーブル、2芯銅線ケーブルまでケーブルの特定が幅広く可能です。LAN 敷設工事業者、日常のネットワーク変更、移設時の検証、ビデオ・ケーブル敷設、工場のプロセス制御あるいはセキュリティ配線管理に至るまでケーブルの特定や導通試験に活用できます。
仕様
トーナー仕様 寸法 14.1 cm x 7.5 cm x 3.2 cm ディスプレイ LED 制御 サムホイール・スイッチ トーナー
インターフェース メイン Mod8 ポート（UTP/STP ケーブルの 4 ペアすべてにトーン生成）。同軸ケーブル用 F コネクターとバナナ・ジャック・プラグ (2) - 2 コンダクタ・ワイヤリング トーナー周波数 IntelliTone™ 信号：コード化デジタル信号
アナログ SmartTone 信号：500 ～ 1200Hz、4 種類
出力 5 V p-p 自動電源遮断 作動停止の 2 1/2 時間後、自動的にオフ状態になります。 プローブ仕様 寸法 22.2 cm x 4.8 cm x 3.2 cm ディスプレイ (8) LED インジケーター、同期 LED インジケーター 音声 IntelliTone：マイクロプロセッサ制御によるオーディオ・ファイル
アナログ：検出されたトーナー信号 制御 サムホイール・スイッチ、ボリューム制御ホイール トーン検出 IntelliTone™ のデジタル信号と 1 kHz アナログ･トーン信号の検出
アナログ SmartTone 信号 (500 ～1200 Hz) およびその他のアナログ・トーナーを検出 トーナー
インターフェース メイン Mod8 ポート（UTP/STP ケーブルの全 4 ペアに対するケーブルマップ用） 自動電源遮断 作動停止の 1 時間後、自動的にオフ状態になります。
特長
IntelliTone デジタル･トーン技術：
- ノイズと不必要な信号を完全に遮断することでケーブル位置検出の混乱を解消
- 遠端側がスイッチに接続されているような稼働中のネットワーク上においてもケーブル位置を確認
- 束ねられた中から、ケーブルやワイヤーを区分け/特定（隣接ケーブルへのトーン信号の漏れにかかわらず）
- 1 回のステップで、ケーブルの位置特定、導通の確認、およびワイヤーマップ不良 （開放、短絡、対反転） を検出
SmartTone® アナログ・トーン技術：
- 対となるペア線を短絡させることで、トーン変化による、正確な個々のワイヤー・ペアの切り分けを実施
- 音声、データ、ビデオ･ケーブルを効果的にトレースおよび位置確認
主な用途
LAN ケーブル (STP/UTP) から同軸ケーブル、2芯銅線ケーブルまでケーブルの特定が幅広く可能です。LAN 敷設工事業者、日常のネットワーク変更、移設時の検証、ビデオ・ケーブル敷設、工場のプロセス制御あるいはセキュリティ配線管理に至るまでケーブルの特定や導通試験に活用できます。
仕様
| トーナー仕様 | |
| 寸法 | 14.1 cm x 7.5 cm x 3.2 cm |
| ディスプレイ | LED |
| 制御 | サムホイール・スイッチ |
| トーナー インターフェース | メイン Mod8 ポート（UTP/STP ケーブルの 4 ペアすべてにトーン生成）。同軸ケーブル用 F コネクターとバナナ・ジャック・プラグ (2) - 2 コンダクタ・ワイヤリング |
| トーナー周波数 | IntelliTone™ 信号：コード化デジタル信号 |
| 出力 | 5 V p-p |
| 自動電源遮断 | 作動停止の 2 1/2 時間後、自動的にオフ状態になります。 |
| プローブ仕様 | |
| 寸法 | 22.2 cm x 4.8 cm x 3.2 cm |
| ディスプレイ | (8) LED インジケーター、同期 LED インジケーター |
| 音声 | IntelliTone：マイクロプロセッサ制御によるオーディオ・ファイル アナログ：検出されたトーナー信号 |
| 制御 | サムホイール・スイッチ、ボリューム制御ホイール |
| トーン検出 | IntelliTone™ のデジタル信号と 1 kHz アナログ･トーン信号の検出 アナログ SmartTone 信号 (500 ～1200 Hz) およびその他のアナログ・トーナーを検出 |
| トーナー インターフェース | メイン Mod8 ポート（UTP/STP ケーブルの全 4 ペアに対するケーブルマップ用） |
| 自動電源遮断 | 作動停止の 1 時間後、自動的にオフ状態になります。 |
