大容量回生電子負荷装置 (PXZシリーズ)

菊水電子工業株式会社｜最終更新日：2024/03/07

基本情報

高効率な電力回生でエネルギーのロスを削減、カーボンニュートラル時代の大容量回生電子負荷。

定格出力20kWで3Uサイズを実現した高効率、高信頼性、大容量の回生電子負荷装置です。本シリーズは、定電流、定抵抗、定電圧、定電力の動作モードに加え、任意のI-V特性をCC,CVの動作モードごとに設定できるI-V特性機能を搭載しています。その他にシーケンス機能、プリチャージ機能、同期運転機能、パルス機能、サイン機能、VMCB機能など多彩な機能を備えています。

型番: PXZシリーズ

価格: 3,000,000円（税込3,300,000円）

発売日: 発売中

大容量回生電子負荷装置の特長

ラインアップ NEW

PXZ20K-500	動作電圧（DC）：10V 〜 500V、定格電流：120A、大容量回生電子負荷装置
PXZ20K-1500	動作電圧（DC）：30V 〜 1500V、定格電流：30A、大容量回生電子負荷装置

特長

定格電力20kWで3Uサイズ
最大動作電圧1500V
動作モード：CC、CR、CV、CP
最大10台（200kW）まで並列運転可能
タッチパネルディスプレイ搭載
プリチャージ機能
I-V特性機能
シーケンス機能
LAN、USB、RS232C 標準装備
外部アナログ制御（絶縁タイプ）標準装備

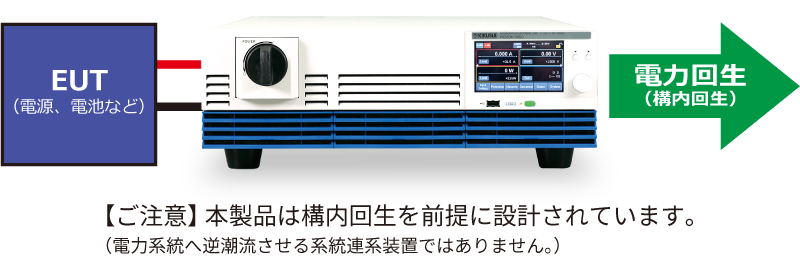

回生効率90%以上（構内回生）

回生効率90%以上（定格入力時）

PXZシリーズは、高性能なスイッチング技術により負荷電力 6kW以上で回生効率90%以上（最高回生効率約95%）と高効率で電力回生します。回生した電力は、お客様の事業所内で消費できるため、事業所全体での二酸化炭素の排出量を大きく低減できます。

回生効率90%以上

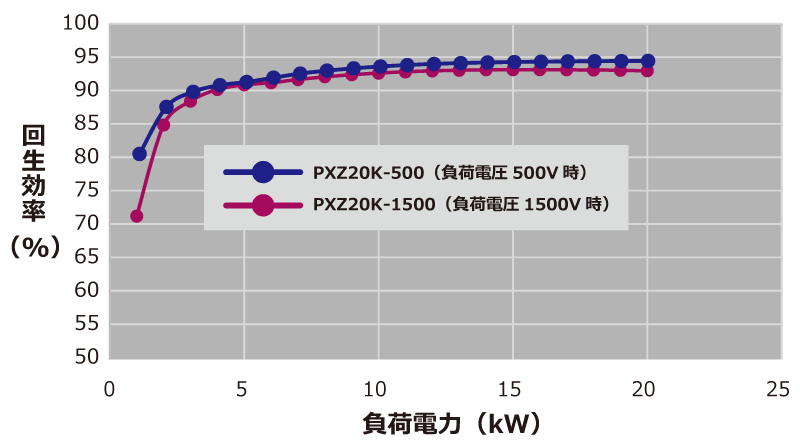

回生効率グラフ

カーボンニュートラルに貢献

最大負荷電力20kW、１ヶ月連続運転として算出

●PXZ20K-1500と当社製PLZ20005WH2（回生機能なし）との比較

形名	負荷電力	内部損失	CO2排出量	電気料金
PXZ20K-1500	20kW	2kW	631kg	38,880円
PLZ20005WH2	20kW	20kW	6,307kg	388,800円

PXZシリーズは負荷電力を熱で消費することなく、電力回生により有効活用することが可能です。これにより、CO2排出量では、約5.67トン/月が削減ができます。（CO2排出係数※：0.438kg[1kWh当り]で算出）また、電気料金では、約35万円/月が節約ができます。（電力料金：27円[1kWh当り]で計算）さらには本体の放熱も非常に少なく、設置環境におけるエアコンなどの空調コストも大幅な削減が期待できます。
※CO2排出係数は環境省発表の電気事業者別排出係数（令和4年度実績）の全国平均係数による

LAN標準装備×VMCB（仮想マルチチャンネルバス）機能

PXZシリーズは、通信インターフェースとしてLAN、USB、RS232Cを標準で装備しています。また、複数のPXZシリーズを仮想グループ化して管理できる仮想マルチチャンネル（VMCB）を併用することで、1対Nはもちろんのこと、N対Mかつ大規模なネットワーク型の遠隔制御・監視を効率よく行うことができます。通信ポートを節約したり、複数台（最大8台）のPXZシリーズの制御タイミングを合わせる場合に活用できます。
また、マルチチャンネルには、当社製のPXBシリーズも混在して接続することも可能です。

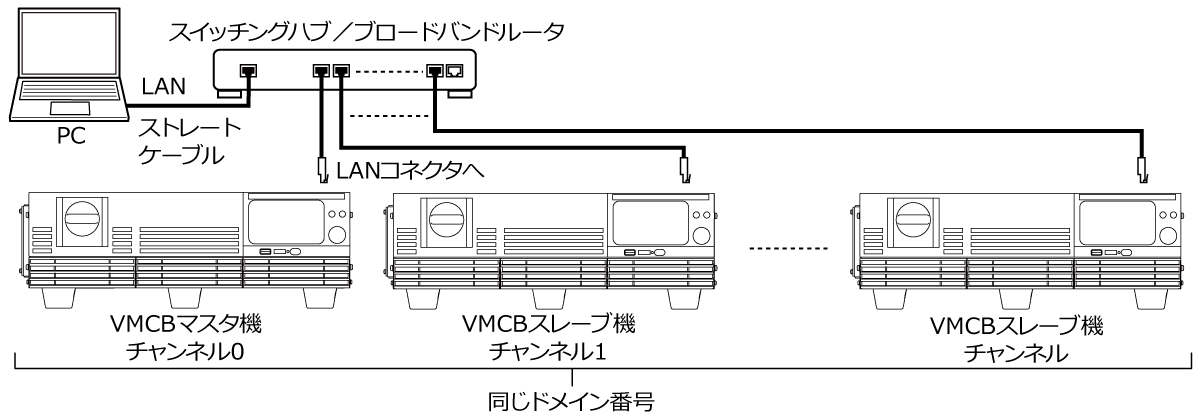

VMCBマスタ機をLANで接続する場合

通信監視機能

通信を監視する機能を備えています。
例えば、LANケーブルが抜けてしまって通信が確立しない場合など、設定した時間内に通信がないとアラーム(アラームランプ点灯)、となり出力をオフします。無制御状態での動作を防止し、システムの信頼性を向上します。

LAN接続でのセキュリティについて 組み込まれているWEBサーバについては、パスワードによるアクセス制限をかけることができます。またVXI-11/HiSLIP/SCPI-RAWでの制御については、IPアドレスによるホスト制限を設定可能。ホスト登録した端末（最大4台まで登録可能）以外からのアクセスを防止することができます。
