デジタル回転計 (TM-4000 シリーズ)

株式会社小野測器｜最終更新日：2023/09/14

基本情報

選べる4機種、回転計の新たなスタンダード

デジタル回転計のラインアップを一新。 TM-3100シリーズをモデルチェンジし、多機能型回転計、リバーシブルカウンター、通過時間・通過速度計を統合した、新しいデジタル回転計「TM-4000シリーズ」が誕生しました。接続する外部機器やセンサーに合わせて入力形式を選択し、アナログ出力やコンパレーター出力、DC電源など、さまざまな機能を組み合わせてカスタマイズすることが可能です。

型番: TM-4000 シリーズ

価格: ¥ 25,000（税抜き）より

発売日: 2023年9月14日

デジタル回転計の特長

製品ラインアップ　えらべる4機種

TM-4100 シリーズ

ベーシック1ch入力

基本性能の向上と、従来機種（TM-3100シリーズ）との互換性を両立。現在お使いのセンサーやケーブル、取付治具は、そのままお使いいただけます。
（従来機種：TM-3100シリーズ）

TM-4200 シリーズ

2ch入力　回転速度差・速度比測定

小型ボディにリニューアル。1 ms の高速サンプリングで品質検査・機械装置の制御を正確に。
（従来機種：TM-5100）

TM-4300 シリーズ

積算・加減算カウンター
（リバーシブルカウンター）

積算パルス数が大幅アップ、さらに7桁表示に。
正確な位置決めや巻き取り長さのライン制御で品質向上。
（従来機種：RV-3150）

TM-4400 シリーズ

通過時間・通過速度計測

測定周期の範囲が拡大（0.1 ms ～ 3600 s）。
2点間の距離と通過時間と通過速度を自在に、同時計測。
（従来機種：ST-1210）

高精度、高応答、広範囲の回転速度計測を実現

アナログ出力がリニアリティ0.1 % FS、最小更新時間 1 ms に向上しました。
高精度な設備監視と制御の高応答化を実現します。
入力信号は1 Hz ～ 100 kHz の正弦波、0.05 Hz ～ 100 kHz の方形波パルスに対応。
方形波は最小パルス幅 4 μs から検出できます。

有機ELディスプレイではっきり見える

表示エリアのデザインを一新しました。有機ELの採用で視認性が向上。設定画面は、選択メニューが一覧表示になり、使いやすくなりました。

メイン計測画面

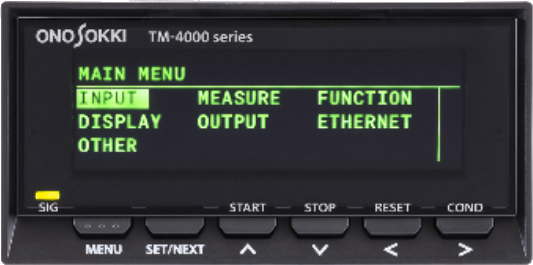

設定画面

Ethernet に対応　接続機器に合わせてカスタマイズ

接続する外部機器に合わせたカスタマイズが可能。アナログ出力やコンパレーター出力、DC電源など、さまざまな機能を組み合わせることができます。
外部通信機能には、Ethernet* をラインアップ。工場ネットワークの構築を支えます。

*オプション機能

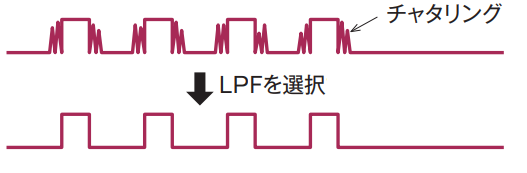

ノイズ耐性が向上した信号入力ローパスフィルター

ノイズ耐性向上のため、入力信号のローパスフィルターに 100 Hz を追加。OFF / 100 Hz / 20 kHz から選択可能です。
（全機種に標準搭載）

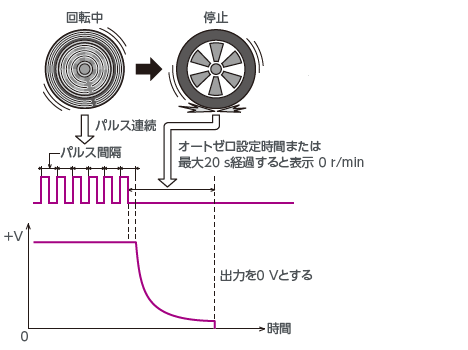

設定範囲が拡大　オートゼロ機能

オートゼロ機能の設定範囲が 0.0 (OFF) ～ 20.0 s に拡大。
0.5 s 間隔で設定できるようになりました。
（TM-4100、TM-4200シリーズに標準搭載）

（例）設定時間が 1 秒の場合

パルス入力 1P/R の場合

急減速追従機能を一新

急減速追従機能が進化。オートゼロの設定時間で測定値がゼロになる間、
1 ms ごとに減速演算、または測定値を保持する機能になりました。
（TM-4100、TM-4200シリーズに標準搭載）

製品構成

スタンダードモデル

欲しい機能がちょうどよく揃った、デジタル回転計の新定番。従来機種の代替機を手っ取り早く選定したい場合にもおすすめです。

基本仕様	型名	出力仕様	電源仕様	従来機種
回転1ch入力	TM-4110	表示専用	AC	TM-3110
	TM-4120	BCD出力	AC	TM-3120
	TM-4130	アナログ出力	AC	TM-3130
	TM-4140	コンパレーター出力	AC	TM-3140
	TM-4111	表示専用	DC	ー
	TM-4121	BCD出力	DC	ー
	TM-4131	アナログ出力	DC	ー
	TM-4141	コンパレーター出力	DC	ー
回転2ch入力	TM-4270	アナログ出力 / コンパレーター出力 / 2ch電圧入力	AC	TM-5100
リバーシブルカウンター	TM-4370	アナログ出力 / コンパレーター出力 / 2ch電圧入力	AC	RV-3150
通過時間・通過速度	TM-4470	アナログ出力 / コンパレーター出力 / 2ch電圧入力	AC	ST-1210
