正弦波外乱シミュレータ任意波形発生器 (CAR-AWG25)

ウェーブクレスト株式会社｜最終更新日：2023/08/28

基本情報

ISO 7637-4:2020 テストパルス A に基づく車両の高電圧供給ラインに正弦波妨害を生成するためのコンパクトな EMCテストシステム

生成された妨害は、CAR-AN HV を介して直接 HV+ または HV+ に結合されます。 HV- またはカップリングバラン CAR-CNB1 を介して HV+ と HV- に同時に接続します。このシステムは、車両の電源ラインの現象を説明する国際規格およびメーカー規格に厳密に準拠しています。

型番: CAR-AWG25

価格: お問合せ下さい

発売日: 発売中

正弦波外乱シミュレータ任意波形発生器の特長

製品概要

CAR-AWG25 は、ISO 7637-4:2020 テストパルス A に基づく車両の高電圧供給ラインに正弦波妨害を生成するためのコンパクトな EMC テストシステムです。生成された妨害は、CAR-AN HV を介して直接 HV+ または HV+ に結合されます。 HV- またはカップリングバラン CAR-CNB1 を介して HV+ と HV- に同時に接続します。

このシステムは、車両の電源ラインの現象を説明する国際規格およびメーカー規格に厳密に準拠しています。

ソフトウェアプログラム CAR-Remote を使用すると、イーサネット経由で発電機を PC 制御でき、IEC 17025 に準拠した標準化された文書の作成とテスト結果の評価が可能になります。

追加情報

ISO:ISO 7637-4

主な仕様

 正弦波外乱のシミュレータ

 周波数範囲 100kHz – 250MHz

 過電圧保護

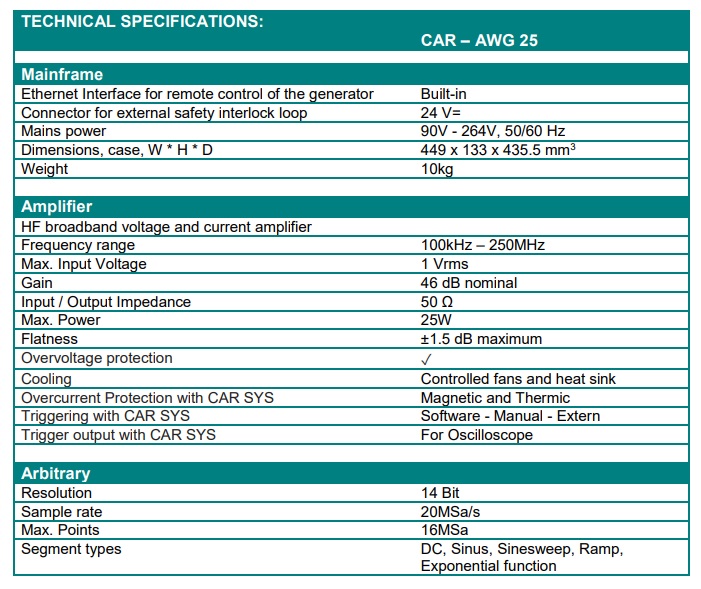

技術的仕様

車載用EMC試験システム　製品紹介

正弦波外乱シミュレータ任意波形発生器の資料ダウンロード

正弦波外乱シミュレータ　CAR-AWG25　データシート（英語）（336.52 KB）
