ソースメジャーユニット（SMU）高精度ソース/測定ユニット (TH1991/TH1991A/TH1991B/TH1991C/TH1992/TH1992A　)

ウェーブクレスト株式会社｜最終更新日：2023/10/16

基本情報

半導体、アクティブ/パッシブデバイス、およびその他のさまざまなデバイスや材料のテストに最適

ソースメジャーユニット（SMU）高精度ソース/測定ユニット TH1991/TH1992シリーズは、最大±210VのDC電圧、±3AのDC電流および±10.5Aのパルス電流、最小10fA/100nVの電源および測定分解能を出力でき、高速サンプリングをサポートし、任意波形を生成できます。

型番: TH1991/TH1991A/TH1991B/TH1991C/TH1992/TH1992A

価格: お問合せ下さい

発売日: 発売中

ソースメジャーユニット（SMU）高精度ソース/測定ユニットの特長

【製品概要】

TH1991/TH1992シリーズの高精度ソース/測定ユニットは、最大±210VのDC電圧、±3AのDC電流および±10.5Aのパルス電流、最小10fA/100nVの電源および測定分解能を出力でき、高速サンプリングをサポートし、任意波形を生成できます。

また最下層として Linux オペレーティングシステム、インタラクティブなグラフィカルユーザーインターフェイスとさまざまな表示モードを備えた 7 インチの静電容量式タッチスクリーンを採用し、ダイオード、トライオード、MOS チューブ、IGBT 、その他デバイスを内蔵しています。 I/V カーブスキャン機能により、ホストコンピュータに接続せずに IV 機能テストを完了できるため、テスト効率が大幅に向上します。

TH1991/TH1992 シリーズの高精度ソース/測定ユニットは、包括的で統合された電力および測定機能を備えており、半導体、アクティブ/パッシブデバイス、およびその他のさまざまなデバイスや材料のテストに最適です。

R&D および教育アプリケーション、産業開発、テストおよび製造で広く使用されています。

【主な特徴】

• 10fA の電流出力と測定分解能。 100nV の電圧出力とコンポーネントの分解能

• ±210V の最大電圧出力。 ±3.03A (DC)/±10.5A (パルス) 最大電流出力。

• DC、パルス、スイープ、およびリスト出力をサポートします。

• 最小サンプリング間隔 1μs

• I/Vカーブスイープ機能、タイムドメイン波形スクロール表示機能内蔵

• パルス出力のパルス幅は 50μs まで小さくすることができます。

• 2 線式測定 / 4 線式測定の両方

• 出力フィルターの時定数 (またはカットオフ周波数) を自由に設定して、任意の周波数応答出力を実現できます。

• グレーディングおよびソートモードを含む 14 レベルのソート機能。

• 演算機能、移動平均フィルタ機能、偏差減算機能

• 一般的に使用されるデバイスの特性曲線をすばやく生成するための半導体パラメータ解析機能。

• 電圧源、電流源、電圧計、電流計、抵抗計の 4 つの基本モード

• 熱起電力による測定誤差を効果的に補正できるデルタ低抵抗試験法。

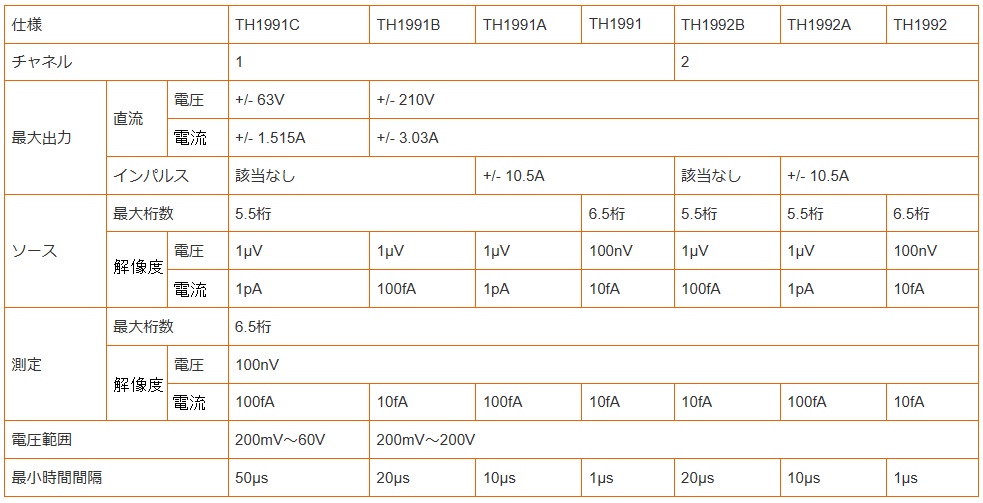

【モデルラインアップ】

【アプリケーション】

■ 半導体、ディスクリート、受動部品のテスト
・ダイオード、レーザーダイオード、LED
・光検出器、センサー
・電界効果管、三極管
・IC（IC、RFIC、MMIC）
・抵抗器、可変抵抗器、サーマルエレクトロニクス、スイッチ

■ 精密電子機器およびグリーンエネルギーデバイスのテスト
・PV
・パワー半導体
・バッテリー
・車両
・医療機器
・ボードレベルテスト用の電源および DC バイアスソース

■ 研究と教育
・新素材研究
・ナノデバイス特性
・巨大磁気抵抗
・有機機器
・任意の高精度 I/V ソースまたは測定
