多出力任意波形ファンクションジェネレータ (MFGシリーズ)

株式会社テクシオ・テクノロジー（GWInstek）｜最終更新日：2023/11/15

基本情報

独立したパルス出力を持つファンクションジェネレータ

MFG-2000シリーズは、メイン出力が1出力または2出力、パルス出力を持つ信号発生器です。320MHzまでの高周波出力やスピーカー駆動用のパワーアンプを搭載モデルをラインナップしております。

型番: MFGシリーズ

価格: 86,000円から

発売日: 発売中

多出力任意波形ファンクションジェネレータの特長

MFG-2000シリーズ

型名	標準価格(税抜)	メイン出力	パルス出力	RF出力	パワーアンプ	LAN
MFG-2120MA	¥98,000	0～20MHz/1出力	〇	-	〇
MFG-2130M	¥86,000	0～30MHz/1出力	〇	-
MFG-2230M	¥108,000	0～30MHz/2出力	〇	-		〇
MFG-2260M	¥131,000	0～60MHz/2出力	〇	-		〇
MFG-2260MRA	¥194,000	0～60MHz/2出力	〇	0～320MHz	〇	〇

MFGシリーズの特長

・1出力：MFG-2100シリーズ、2出力：MFG-2200シリーズ

・標準波形：正弦波、方形波、パルス波、ランプ波、ガウスノイズ

・変調：AM、FM、PM、ASK、FSK、PSK、SUM、PWM

　変調ソース：内部/外部信号

・スイープ機能( LIN/LOGカーブ、内部/外部信号)

・トリガ付きバースト機能

・42Vpkの入出力GND-フレームGND間絶縁耐圧

・専用のパルス波出力チャンネルは立上り/立下り時間設定が可能な25MHz出力を全機種装備

・任意信号出力　メモリ長：16kword、垂直分解能：14bit

　　最高サンプリングレート：200MS/s、最高繰返しレート：100MS/s

　　本体内蔵の100種以上の波形テンプレートから波形データを作成、10組メモリ可能

　　USBメモリによる任意波形の保存・呼出し可能

・独立した外部入力による最高150MHzの周波数カウンタ搭載

・デバイス駆動用に100kHz帯域、最大20WのACアンプを搭載（MFG-2120MA/2260MRA）

・USBインタフェースは仮想COMまたはUSB-CDCとして全機種利用可能

・MFG-2200シリーズはWeb制御・通信制御が可能なLANインタフェースを装備

・LabVIEWドライバ

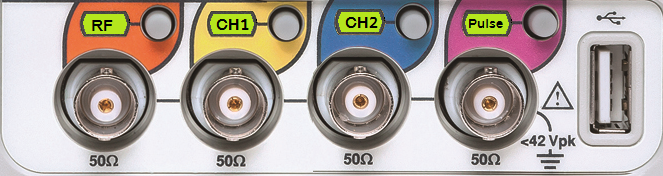

入出力アイソレーション

各入出力端子のグランドは本体シャーシからアイソレーションしたフローティング構造をとっています。
本体シャーシに対して±42Vpkまでの最大絶縁電圧を維持できます。

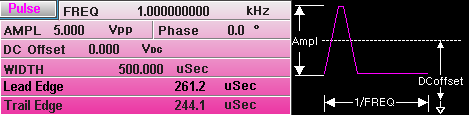

パルス信号発生器

全モデルに最高周波数25MHzのパルスジェネレータ出力が搭載されています。パルス幅、デューティ比、立上り時間、立下り時間による設定が可能で、5Vppの出力が可能です。

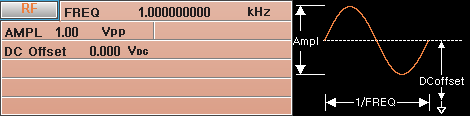

RF信号発生器

MFG-2260MRAのRF出力は320MHzまでの波形が出力可能なチャンネルです。波形・変調機能はメイン出力に準じますので、任意波形やAM変調で電波の信号源としても利用可能です。

パワーアンプ

MFG-2120MAとMFG-2260MRAは100kHzまでの独立した20W/ 20dB出力のパワーアンプを搭載しています。スピーカーを直接駆動する、磁性体のB-H曲線用の信号源とする、などができますので実験に便利です。

多出力任意波形ファンクションジェネレータの資料ダウンロード

MFGシリーズ　カタログ（2.60 MB）
