OTDR（光パルス試験器）　Ceyear社　 (6422)

ウェーブクレスト株式会社｜最終更新日：2023/02/27

基本情報

1310 nm、1550 nm、1490 nm、1625 nm、1650 nmのシングルモード波長、850 nm、1300 nmのマルチモード波長、およびカスタマイズされた特殊波長のテストに使用

単一波長、多波長、オンラインテストなどの複数のオプションモジュールを提供します。最大ダイナミックレンジは最大50dBで、このデバイスはリモートマルチブランチ通信ネットワークテストに使用できます。

型番: 6422

価格: お問合せ下さい

発売日: 発売中

OTDR（光パルス試験器）　Ceyear社　の特長

製品概要

6422 OTDRは、1310 nm、1550 nm、1490 nm、1625 nm、1650 nmのシングルモード波長、850 nm、1300 nmのマルチモード波長、およびカスタマイズされた特殊波長のテストに使用できます。単一波長、多波長、オンラインテストなどの複数のオプションモジュールを提供します。最大ダイナミックレンジは最大50dBで、このデバイスはリモートマルチブランチ通信ネットワークテストに使用できます。最小のイベントデッドゾーンが0.5mで、近接接続を監視しやすく、最低のサンプリング分解能が2.5cmで、イベントポイントを正確に特定できるように設計されています。さらに、このデバイスは、安定した光源、光パワーメーター、可視赤色光源、ファイバー端面検査テスターなど、複数の便利な機能オプションを備えて設計されています。

6422 OTDRは、動作温度と保管温度がそれぞれ-10℃〜50℃と-40℃〜70℃で設計されており、EMC要件と、振動および衝撃試験の要件の両方を満たすように設計されています。MTBF（θ0）は6000h以上です。高い信頼性を確保するため、および75Wの内蔵リチウム電池により、野生のフィールドでの継続的な測定に耐えることができます。

機能と特徴

・ 50dBの最大ダイナミックレンジ、および256kのデータサンプリングポイント

・ PONネットワークのオンラインテスト

・統合されたモノモードおよびマルチモードテスト

・光通信信号の自動監視

・サポートされているベルコアGR196およびSR-4731のファイル形式

代表的なアプリケーション

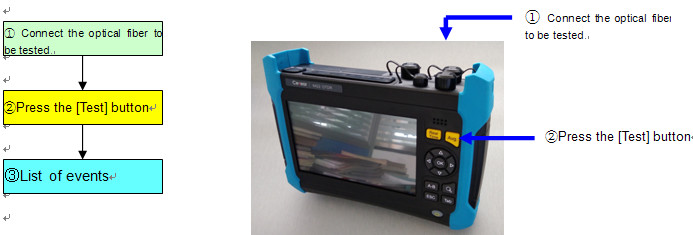

迅速な自動テスト

6422の自動テスト機能により、ユーザーがその操作について詳しく知る必要はありません。光ファイバを接続し、[テスト]ボタンを押します。次に、デバイスは最適なテスト条件を自動的に設定し、最終的にテスト曲線やイベントのリストなどの正確なテスト結果を出力します。

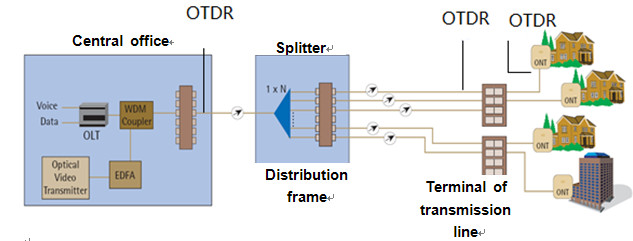

独自のPONネットワークテスト

ODNおよびFTTxの理想的なテスターとして、6422は独自の組み込みPONネットワークテスト機能を備えており、最大1：128の光スプリッターを貫通でき、PONネットワークの各ブランチを正確にテストするために使用できます。

着信光信号の自動監視とアラーム

OTDRが光ファイバ回線をテストしている場合、光ファイバ内の光通信信号があると、テスト結果が不正確になり、デバイスの検出器に回復不能な損傷が発生する可能性があります。 6422は、被試験光ファイバの光通信信号を自動的に監視できます。テスト対象の光ファイバが6422の光インターフェイスに接続されている限り、デバイスは光通信信号が含まれているかどうかを自動的に検知して監視できます。光信号が監視されると、デバイスに最も迅速でタイムリーな保護を提供するために、時間内にアラームが表示されます。

代表的なアプリケーション

★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
