固体電力増幅器（SSPA,ソリッドステートパワーアンプ）最大110GHz 3871シリーズ　 (3871AD/AE/AH/AK/AA/AB/AS/AT/AU/DA/DB他)

ウェーブクレスト株式会社｜最終更新日：2023/05/25

基本情報

固体電力増幅器（SSPA,ソリッドステートパワーアンプ）最大110GHz 3871シリーズ

3871シリーズブロードバンドソリッドステートアンプシリーズは、9kHz〜110GHzで動作し、IEC60297-3-100.2008標準の4U19インチラックマウントシャーシで提供

広い帯域幅、高いゲインとパワー、広いダイナミックレンジ、低いスプリアス信号、および非常に高い負荷耐性を備えて設計されているため、アンプは複数の周波数帯域をカバーする適切なテスト機器として使用できます。電子カウンター測定、アンテナテスト、実験室計装、電磁両立性/電磁干渉テストなどのアプリケーションだけでなく、レーダー、マイクロ波イメージング、衛星通信などの狭帯域アプリケーションにも適しています。

型番: 3871AD/AE/AH/AK/AA/AB/AS/AT/AU/DA/DB他

価格: お問合せ下さい

発売日: 発売中

固体電力増幅器（SSPA,ソリッドステートパワーアンプ）最大110GHz 3871シリーズ　の特長

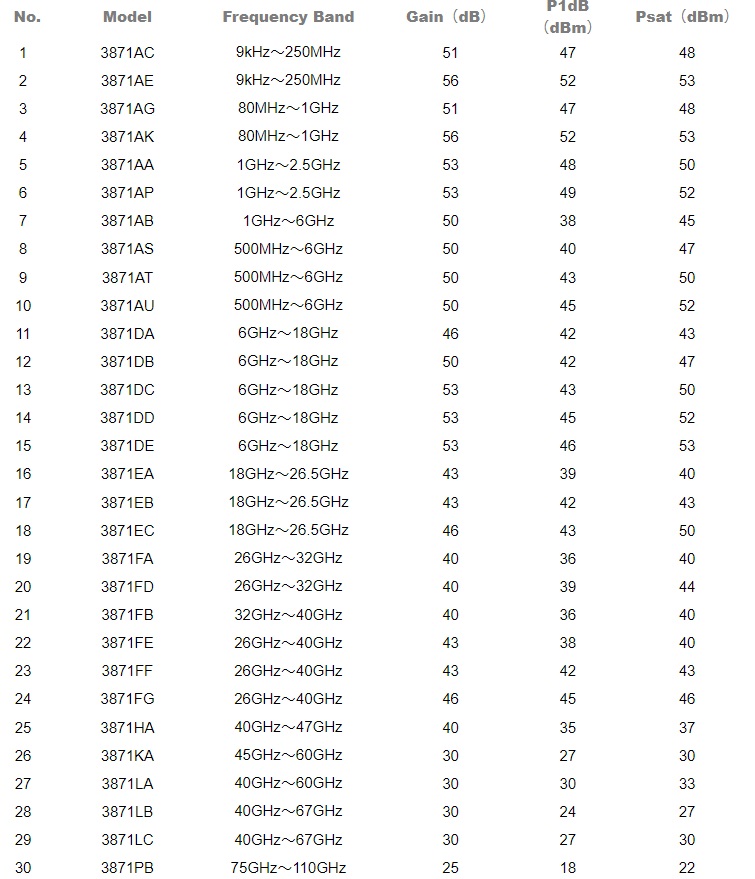

Ceyear 固体電力増幅器 SSPA 3871シリーズ　ラインアップ

Ceyear パワーアンプ 3871シリーズには、周波数帯域、ゲイン、出力パワーが異なるさまざまなモデルがあります。
各モデルには、さまざまな要件を満たすためにさまざまなオプションを使用できます。
これらのオプションの詳細については、直接お問い合わせください。

固体電力増幅器 SSPA 3871シリーズ　製品概要

ブロードバンドソリッドステートアンプ 3871シリーズは、9kHz〜110GHzで動作し、IEC60297-3-100.2008標準の4U19インチラックマウントシャーシで提供されます。広い帯域幅、高いゲインとパワー、広いダイナミックレンジ、低いスプリアス信号、および非常に高い負荷耐性を備えて設計されているため、アンプは複数の周波数帯域をカバーする適切なテスト機器として使用できます。これは、電子カウンター測定、アンテナテスト、実験室計装、電磁両立性/電磁干渉テストなどのアプリケーションだけでなく、レーダー、マイクロ波イメージング、衛星通信などの狭帯域アプリケーションにも適しています。

3871 シリーズアンプは、特許取得済みの空間電力結合機能を備えています。このアンプは 100 ～ 220 VAC で駆動され、テストや測定などのラックマウント用途とベンチトップでの使用の両方に適しています。 RF 入力と出力は 50 Ω に整合されています。ドライバー増幅、バイアスおよびゲイン制御が統合されています。

主な特徴

●9kHz〜110GHzの周波数範囲

●オープンループ：ゲインと出力電力は0.1dBのステップ精度で調整できます

●内部安定性：内部自動レベル制御回路により、出力電力を固定して安定させることができます

●リモートコントロール：パラメータ調整と機能設定はGPIBまたはLANで制御できます

●ディスプレイ：出力電力、反射電力、内部温度、動作周波数を表示します

●標準の4U19インチまたは5Uまたはカスタマイズされたラックシャーシ

●0°C〜50°Cの動作温度

主なパフォーマンス

●出力電力の表示精度は±0.3dBに達する可能性があります

●出力電力調整のダイナミックレンジは20dB〜40dBに達する可能性があります

●出力電力の安定性は、一定温度で±0.3dBに達する可能性があります

●出力電力の平坦度は、定常状態で±0.3dBに達する可能性があります

複数の保護

●入力電力：1mW-1W（モデルによって異なります）

●内部温度のリアルタイム監視：高温アラームと自動保護

●反射電力のリアルタイム監視：不一致アラームと自動保護

●ファンの動作状態のリアルタイム監視：ファンの動作アラームと自動保護

特別なデザイン

●入力ポートは、フロントパネルまたはリアパネルで構成できます

●出力ポートは、フロントパネルまたはリアパネルで構成できます

●ロックされた作業状態：誤操作を防止します

●WとdBmの電力が同時に表示されます

アプリケーション

高出力試験分野の重要な機器として、増幅器は高出力部品の特性試験、電磁適合性試験、5G通信試験、高感度機器の送受信試験、通信などに広く使用されています。

★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
