シグナル/スペクトラムアナライザ最大67GHz 4051シリーズ　Ceyear社　 (4051A/B/C/D/E/F/G/H/L)

ウェーブクレスト株式会社｜最終更新日：2023/06/09

基本情報

シグナル/スペクトラムアナライザ最大67GHz 4051シリーズ　Ceyear社

ダイナミックレンジ、位相ノイズ、振幅精度、および測定速度において優れたパフォーマンスを発揮。3Hz～最大67GHz（モデルによる）。

高感度スペクトラムアナライザ、標準電力測定コンポーネント、IQアナライザ、ベクトル信号アナライザ、リアルタイムスペクトラムアナライザ、トランジェントアナライザ、パルス信号アナライザ、オーディオアナライザ、アナログ復調測定、位相ノイズ測定やノイズフィギュアなど、さまざまな測定機能があり、信頼性の高い高性能測定サービスを提供します。

型番: 4051A/B/C/D/E/F/G/H/L

価格: お問合せ下さい

発売日: 発売中

シグナル/スペクトラムアナライザ最大67GHz 4051シリーズ　Ceyear社　の特長

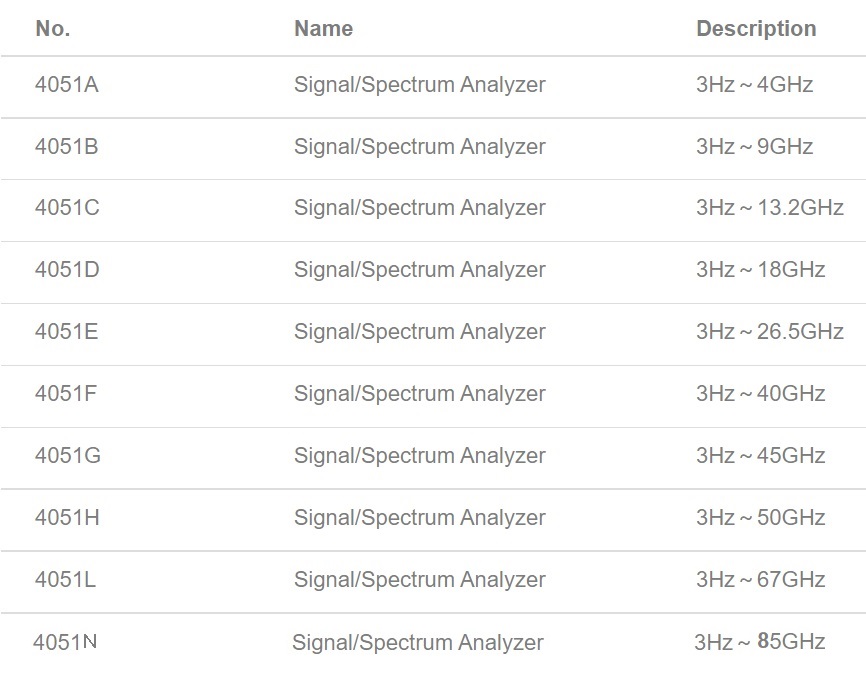

シグナル/スペクトラムアナライザ　4051シリーズ　ラインアップ

製品概要

4051シリーズのシグナル/スペクトラムアナライザは、ダイナミックレンジ、位相ノイズ、振幅精度、および測定速度において優れたパフォーマンスを発揮します。 4051シリーズには、高感度スペクトラムアナライザ、標準電力測定コンポーネント、IQアナライザ、ベクトル信号アナライザ、リアルタイムスペクトラムアナライザ、トランジェントアナライザ、パルス信号アナライザ、オーディオアナライザ、アナログ復調測定、位相ノイズ測定やノイズフィギュアなど、さまざまな測定機能があり、信頼性の高い高性能測定サービスを提供します。 4051シリーズは優れた拡張能力を備えています。さまざまなオプションを柔軟に構成することで、パフォーマンスをさらに向上させることができます。さまざまなデジタルおよびアナログ信号出力インターフェースを介して、スペクトラムアナライザを使用して測定システムを確立したり、二次開発を行うことができます。航空、航空宇宙、レーダー探知、通信、電子対策、航法などの分野で信号や機器の測定に広く使用できます。

機能と特徴

●最大67GHzの同軸周波数範囲

●最大。 550MHzの分析帯域幅

●優れた測定および受信性能

●包括的なスペクトル分析機能

●豊富な測定アプリケーション機能

●強力なRF信号ストリーミングおよび再生分析機能

●柔軟なアナログ信号出力インターフェース

広い周波数範囲

9つのオプションの周波数帯域構成、3Hz〜4 / 9 / 13.2 / 18 / 26.5 / 40/45/50 / 67GHz

周波数は最大500GHzまで拡張できます（外部周波数拡張オプション付き）

最大550MHzの分析帯域幅

4つの分析帯域幅構成を提供します：10MHz（標準）、40MHz、200MHz、550MHzなど。

帯域幅は10Hzから550MHzまで柔軟に選択でき、40以上の選択肢があります。

4GBのストレージ深度、選択した帯域幅に応じて、シームレスなキャプチャ時間は1.25秒から数時間まで異なります。

優れた測定および受信性能

広帯域プリアンプ（最大50 GHz）をホスト周波数帯域に設定できます。

1GHz測定DANLは-156dBm / Hzです。典型的な値はプリアンプで-167dBm / Hz。

50GHz測定DANLは-141dBm / Hzです。典型的な値はプリアンプで-150dBm / H。

67GHz測定DANLは-135dBm / Hz。

フルデジタルIF設計、優れたスケール忠実度およびIFエラー

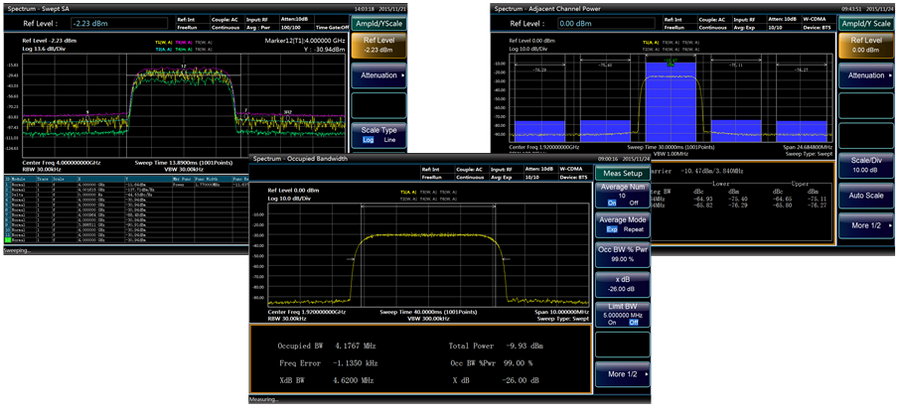

包括的なスペクトル分析機能

・周波数掃引とFFT掃引をサポート

・ゼロ周波数帯域の高速掃引、最速の掃引時間：1µs

・正確な周波数カウント、カウント分解能：0.001Hz

・掃引点番号は101〜30001から任意に選択可能

・6つのトレースで構成可能で、豊富なマーカー操作機能を搭載

・6つのトレース検出器モード、3つの平均タイプ

・タイムゲート測定機能

・占有帯域幅、チャネル電力、隣接チャネル電力測定機能

・電力統計、バースト電力、高調波歪み、TOI、スプリアス放射などの測定機能

過渡解析と信号再生解析

周波数領域と時間領域の相関測定は、過渡信号イベントを理解して深く分析するのに役立ちます。

時間に対して変化する分析信号スペクトルの巨視的法則を分析するウォーターフォールダイアグラム表示。

分析信号の周波数、振幅、および位相と時間の変化を同時に分析して、電力制御と周波数ロックのプロセスでの測定を支援します。

500Mサンプル（64ビット精度）のシームレスなキャプチャデータストレージをサポート。

信号ファイルの複数のストレージ形式をサポート：CSV、DATなど。

信号ファイルの再生分析をサポートします。

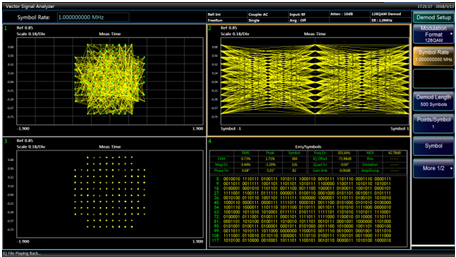

ベクトル信号解析機能

包括的な時間領域、周波数領域、変調領域の信号分析および表示機能を備え、20を超える変調および復調モードをサポートします。

リアルタイムスペクトル分析機能

4051は、シームレスなリアルタイムスペクトル分析と、複雑な信号のトリガー、キャプチャ、分析に使用できる周波数テンプレートトリガー機能を実現できます。

最大リアルタイム分析帯域幅：40MHz、200MHz（オプション）

周波数カバレッジ67GHzデジタルリン光スペクトル、シームレスウォーターフォール、瞬時スペクトル、電力対時間、周波数対時間およびその他のチャート100％POI

最小信号の持続時間：4.3μ

パルス信号解析機能

パルス信号スペクトルと時間領域特性測定は、20種類以上のパルスパラメータ測定（時間、振幅、周波数、位相を含む）をサポートします。

任意のパルスの振幅、パルス内周波数/位相特性、スペクトル特性の詳細な分析を実行できます。

任意のパルスパラメータのパルストレンド統計。

位相雑音測定/音声解析/ —アナログ復調解析機能

位相ノイズ測定は、信号アナライザの優れた位相ノイズに依存しており、毎日の信号源の位相ノイズ測定アプリケーションに対応するためのワンボタン自動測定を提供します。

低周波信号パラメータの測定と分析のために独立して最適化されたオーディオ測定チャネル

アナログ復調アナライザは、端末、無線、および一般的なアナログ変調ソースの測定をシミュレートするために使用されます。 AM / FM /ΦM信号を復調し、変調指数、変調歪み、残留FM、FM線形性などのパラメータを測定します。

強力なRF信号ストリーミングおよび再生分析機能

最大200MHzのブロードバンドリアルタイム信号記録の帯域幅。

SSDとHDDの両方を選択できるデータレコーダー。

柔軟なアナログ信号出力インターフェース

275MHz〜475MHzの高中間周波数出力、1Hzの周波数ステップ。

10MHz〜160MHz IF出力、1Hz周波数ステップ、4ギア自動利得制御レベル。

デジタル再構成信号出力、IF、AM / FM復調、IQ復調信号出力を提供。

新しい操作経験

人間化された自動チューニングと自動スケール。

ワンボタン測定。

1280 * 800高解像度の10.1インチLCD。

代表的なアプリケーション

4051 は、多機能シグナル/スペクトラムアナライザとして、レーダーや通信などの分野における電子システムの総合的な性能評価に幅広く使用でき、高感度、広いダイナミックレンジ、高精度、高効率のソリューションを提供します。

スペクトラム解析、ワンボタン測定、瞬時解析、アナログ復調アナライザ、パルス信号アナライザ、位相雑音測定などの機能を備えた4051は、送信機および受信機の測定に対する総合的な診断サービスを提供できます。

信号データ記録空間、機器測定の過程での電磁スペクトル環境の取得および記録に適用できます。

★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
