ホール素子タイプ電流プローブ (大電流・広帯域電流プローブ　SS-500シリーズ)

岩崎通信機株式会社｜最終更新日：2022/01/18

基本情報

広帯域（DC～120MHz）、大電流（MAX 500Arms）、低ノイズ等多彩なモデルで電流波形を観測

30A、5A、0.5Aの3レンジ搭載微小電流から大電流まで1台で観測できるモデルも品揃え　

型番: 大電流・広帯域電流プローブ　SS-500シリーズ

価格: 200,000円~

発売日: 発売中

ホール素子タイプ電流プローブの特長

■SS-500シリーズ製品仕様）

	PS-531	SS-530	SS-521	SS-520
周波数帯域（-3dB）	DC～120MHz	DC～50MHz	DC～120MHz	DC～50MHz
立ち上がり時間（10～90%）	2.9ns以下	7.0ns以下	2.9ns以下	7.0ns以下
最大定格電流	30Aレンジ:30Arms、 5Aレンジ: 5Arms、 0.5Aレンジ: 0.5Arms （DC、および正弦波）		5Arms（DC、および正弦波）
最大ピーク電流	30Aレンジ:±50Apeak （ 2秒以内後、10秒間の休止期間要） 5Aレンジ: ±7.5Apeak 0.5Aレンジ: ±0.75Apeak （10MHz未満） ±0.3Apeak（10MHz以上）		± 7.5 A peak（非連続）
出力レート	30Aレンジ:0.1V/A レート、 5Aレンジ:1V/Aレート、 0.5Aレンジ:10V/Aレート		1 V/A
出力確度	30Aレンジ : Typ.±1.0%rdg.±1mV、±3.0%rdg.±1 mV 5Aレンジ : Typ.±1.0%rdg.±1mV、±3.0%rdg.±1 mV 0.5Aレンジ : Typ.±1.0%rdg.±10mV、±3.0%rdg.±10 mV （DC、正弦波45～66 Hz、各電流レンジの最大ピーク電流内において）		Typ.±1.0%rdg.±1mV, ±3.0%rdg.±1 mV （DC、正弦波45～66 Hz、0～5Arms）
ノイズ	75μArms以下（帯域20MHzのオシロスコープで観測）
最大定格電力	7.8 VA（連続最大入力にて）		3.2 VA（連続最大入力にて）
電源電圧	DC ± 12 V ± 0.5 V
使用温湿度範囲	0ºC ～ +40ºC、80%RH以下（結露しないこと）
保存温湿度範囲	-10ºC ～ +50ºC、80%RH以下（結露しないこと）
動作高度	高度2000mまで
外部磁界の影響	5mA以下（DC および60 Hz、 400 A/m の磁界において）	20mA以下（DC および60 Hz、 400 A/m の磁界において）	5mA以下（DC および60 Hz、 400 A/m の磁界において）	20mA以下（DC および60 Hz、 400 A/m の磁界において）
測定可能導体径	Φ5mm 以下
ケーブル長	センサケーブル: 1.5m 電源ケーブル: 1.0m 中継ボックス・ターミネーション部: 0.15m		センサケーブル: 1.5m 電源ケーブル: 1.0m
外形寸法（mm）	センサ部: 155（W）×18（H）×26（D）ターミネーション部: 29（W）×83（H）×40（D）中継ボックス: 45（W）×120（H）×25（D）		センサ部: 155（W）×18（H）×26（D）ターミネーション部: 29（W）×83（H）×40（D）
質量	約370g		約250g
電源（オプション）	PS-54 （最大接続本数 2本）		PS-54（最大接続本数 2本） PS-52（最大接続本数 1本）
適合規格	安全性: EN61010、EMC: EN61326
付属品	取扱説明書（1）、ケース（1）

	PS-570	SS-560	SS-550	SS-540
周波数帯域（-3dB）	DC～2MHz	DC～10MHz	DC～100MHz	DC～50MHz
立ち上がり時間（10～90%）	175ns以下	35ns以下	3.5ns以下	7.0ns以下
最大定格電流	500Arms	150Arms	30Arms
最大ピーク電流	700Apeak （非連続）	300Apeak （非連続） 500Apeak （パルス幅≦30μs）	50Apeak（非連続）
出力レート	0.01 V/A		0.1 V/A
出力確度	～500A ±1.0%rdg.±5mV、～700Apeak ±2.0%rdg. （DC、正弦波45～66 Hz、25mArms）	～150A ±1.0%rdg.±5mV、～300Apeak ±2.0%rdg. （DC、正弦波45～66 Hz、25mArms）	～30A ±1.0%rdg.±1mV、～50Apeak ±2.0%rdg. （DC、正弦波45～66 Hz）
ノイズ	25mArms 以下（帯域20 MHz の測定器にて）		2.5mArms以下（帯域20MHzのオシロスコープで観測）
最大定格電力	7.2VA （連続最大入力にて）	5.5VA （連続最大入力にて）	5.3VA （連続最大入力にて）	5.6VA （連続最大入力にて）
電源電圧	DC ± 12 V ± 0.5 V	DC ±12V±1V	DC ±12V±0.5V
使用温湿度範囲	0ºC ～ +40ºC、80%RH以下（結露しないこと）
保存温湿度範囲	-10ºC ～ +50ºC、80%RH以下（結露しないこと）
動作高度	高度2000mまで
外部磁界の影響	800mA以下（DC および60 Hz、 400 A/m の磁界において）	150mA以下（DC および60 Hz、 400 A/m の磁界において）	5mA以下（DC および60 Hz、 400 A/m の磁界において）	20mA以下（DC および60 Hz、 400 A/m の磁界において）
測定可能導体径	Φ20mm 以下		Φ5mm 以下
ケーブル長	センサケーブル: 2.0m、電源ケーブル: 1.0m		センサケーブル : 1.5m、電源ケーブル : 1.0m
外形寸法（mm）	センサ部: 176（W）×69（H）×27（D）mm ターミネーション部: 27（W）×55（H）×18（D）mm		センサ部: 175（W）×18（H）×40（D）mm ターミネーション部: 27（W）×55（H）×18（D）mm
質量	約520g	約500g	約240g	約230g
電源（オプション）	PS-54、PS-52
適合規格	安全性: EN61010、EMC: EN61326
付属品	取扱説明書（1）、ケース（1）

■利用シーン

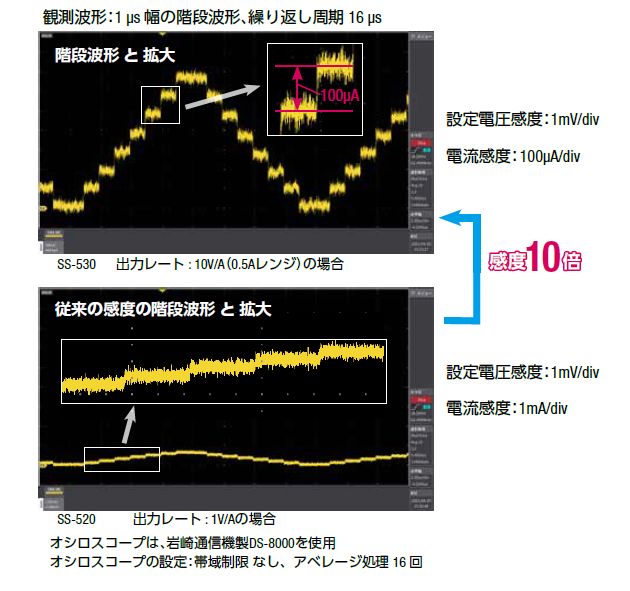

				■微小電流を観測する
				[SS-531 / SS-530 / SS-521 / SS-520] 高分解能オシロスコープとの組み合わせで、100μAの段階状電流も高品位に観測できます。100μAのリップル電流の観測などにも対応できます。

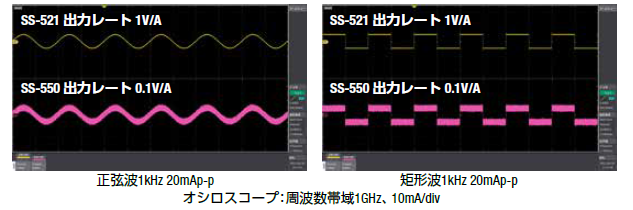

				■小電流を低ノイズで観測する
				高いS/N比と10倍の出力レートで、微小電流をよりクリアに観測できます。

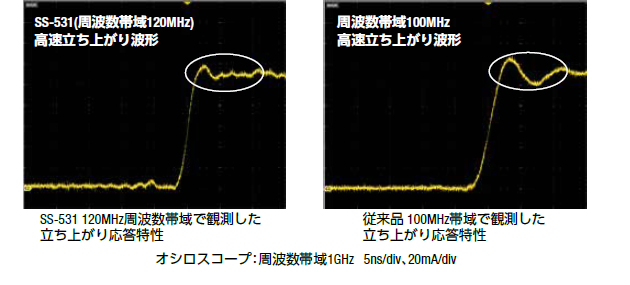

				■高速立ち上がり電流を観測する
				最大120MHz（SS-531 / 521）の周波数帯域に対応することで、高い周波数成分を含む電流波形も低歪で観測できます。
