RF信号発生器 最大40GHz 1435シリーズ　Ceyear社の特長

信号発生器 1435シリーズ　ラインアップ



製品概要

革新的な技術に基づいて、1435シリーズ信号発生器は性能、経済性および体積重量の点でバランスを実現します。また、単側波帯（SSB）の位相ノイズが-136dBc / Hz（キャリアが1GHzで周波数オフセットが10kHzの場合）または-116dBc / Hz（キャリアが10GHzで周波数オフセットが10kHzの場合）と優れたスペクトル純度を備えています。最大20dBm @ 20GHzまでの最大出力電力, 150dBを超える出力電力のダイナミックレンジといった高電力出力と広いダイナミックレンジを提供します。

応答が速く、わずか1msで別の周波数に切り替わります。これにより、テスト時間が短縮され、テスト効率が向上し、大規模なデータテストのニーズに対応します。さらに、優れたアナログ変調およびパルス変調機能も備えています。高度な周波数シンセサイザとRFチャネル信号処理技術を採用することにより、コストを削減しながら高性能を実現できます。また、7インチの高感度LEDタッチスクリーンを搭載し、タッチスクリーン、パネルボタン、ロータリーノブ、外付けマウス、キーボードなどの操作をサポートし、ユーザーの操作体験を一段と向上させます。ポータブル3Uシャーシ構造を採用し、小型軽量で持ち運びに便利です。 1435シリーズ信号発生器は、研究開発段階での高性能のテスト要件と、生産段階での高効率のテスト要件の両方を満たすことができます。



・広い周波数範囲

・高出力

・優れたSSB位相ノイズ

・周波数切り替え時間が非常に短い

・高性能パルス変調

・内蔵の多機能関数発生器

・小型軽量

・高感度LEDタッチスクリーン



機能と特徴

広い周波数範囲

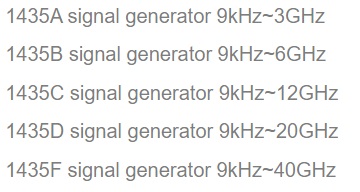

1435A / B / C / D / Fシリーズ信号発生器は、9kHz〜3GHz / 6GHz / 12GHz / 20GHz / 40GHzの周波数範囲を提供します。 その最低周波数は9kHzまで低く、最高周波数は40GHzまで高くすることができ、これは広帯域テストのニーズを満たすことができます。

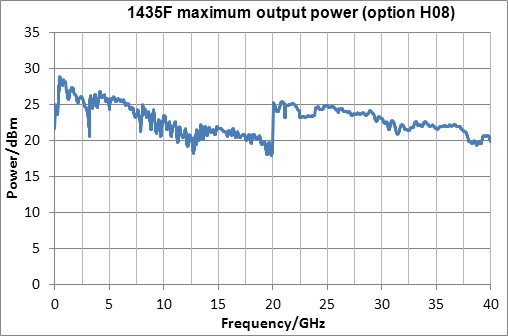

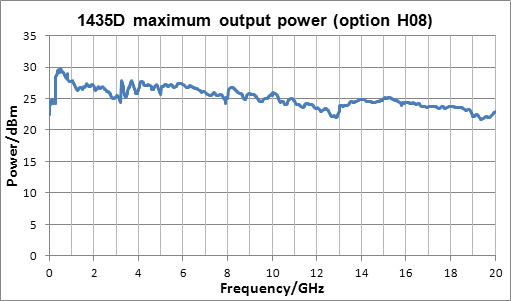

高出力

H08高出力オプションを選択した場合、1435A / B / C / Dシリーズ信号発生器のフルバンド出力電力の測定値は20dBmを超える可能性があり、1435Fシリーズ信号発生器のフルバンド出力電力は 17dBmを超えることができます。 高出力の励起信号が必要なテストでは、1435シリーズ信号発生器を使用して、外部アンプなしで必要なテスト信号を取得できます。

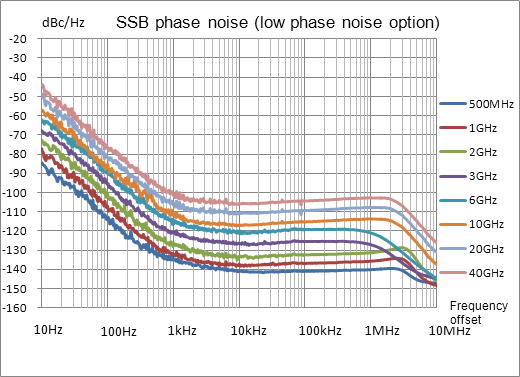

優れたSSB位相ノイズ

1435シリーズ信号発生器は、ユーザーに2段階のSSB位相ノイズを提供します。 標準のSSB位相ノイズは-101dBc / Hz（10GHz @ 10kHz）で測定され、低位相ノイズオプションが選択されている場合、SSB位相ノイズは-116dBc / Hz（10GHz @ 10kHz）まで低くなる可能性があります。 ユーザーは、最適なコストパフォーマンスを実現するために、必要に応じて位相ノイズを選択できます。

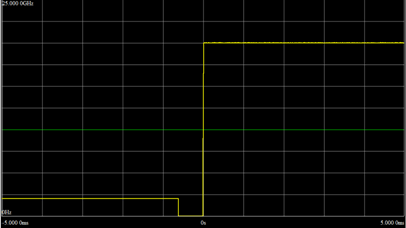

非常に短い周波数切り替え時間

1435シリーズの信号発生器は、全周波数帯域での高速周波数スイッチングを実現でき、測定された周波数スイッチング時間は0.67msであり、高速のテスト要件を満たすことができます。

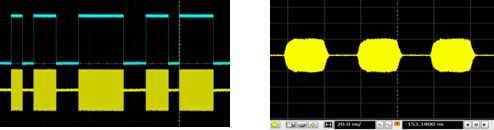

高性能パルス変調

パルススイッチ比は80dB以上で、立ち上がり時間と立ち下がり時間は10ns未満です。 最小パルス幅20ns、パルス幅範囲20ns〜42s-10ns、ステップ10nsのナローパルスオプションH04を選択すると、ゲーティングや外部トリガーなどのさまざまなトリガーモードに対応します。 レーダーテストに必要なパルスストリングも装備されています。

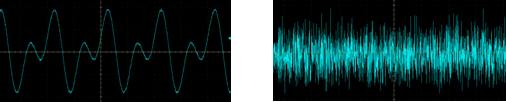

多機能関数発生器

多機能関数発生器は、AM / FM /ΦM変調信号と低周波出力信号を生成するための7つの波形発生器で構成されています。 2つの波形発生器は、内部加算によってデュアルトーン変調信号を生成でき、AM / FM /ΦMに使用されます。 7つの波形発生器には、2つの標準関数発生器、1つの二重関数発生器、1つのスキャン関数発生器、2つのノイズ発生器、および1つのDC発生器が含まれます。 DCジェネレーターはDCレベルを生成しますが、これは低周波数出力にのみ使用できます。 波形発生器の場合、正弦波の周波数範囲は0.1Hz〜10MHz、三角波、方形波、のこぎり波、パルスの周波数範囲は0.1Hz〜1MHz、周波数分解能は0.1Hzです。



小型軽量

ポータブル3U-highシャーシ設計を採用することにより、1435ABCDFシリーズ信号発生器は（ベンチ機器と比較して）重量と体積が大幅に削減されています。 このシリーズの中で最も重いモデルは10.9kg、最も軽いモデルは7.4kgです。



高感度LEDタッチスクリーン

800×480ピクセルの解像度をサポートする7インチ幅のLEDディスプレイは、機器のステータス情報を明確に示します。 静電容量式スクリーンと調整されたウィンドウインターフェースの組み合わせにより、1435ABCDFシリーズ信号発生器はユーザーのタッチ操作に敏感かつ正確に応答することができます。 タッチスクリーンに加えて、ユーザーはパネルボタン、回転ノブ（Enter機能付き）、および外部キーボードとマウスによって便利かつ迅速に機器を操作することもできます。



代表的なアプリケーション

一般的なテスト

1435シリーズ信号発生器は完全な機能と9kHz〜40GHzの周波数範囲を提供します。 AM、FM、ΦM、およびPMアナログ変調機能を提供し、ステップスキャンとリストスキャンをサポートします。また、優れた性能を発揮します。性能、経済性、体積重量のバランスを実現した設計を採用することで、さまざまなオプションの自由な構成をサポートし、広く利用できるようにしています。費用に関しては、それは教育に使用することができます。性能に関しては、実験室でのテストに使用できます。



防御テスト

1435シリーズの信号発生器は、パルスと変調のスイッチ比が80dBを超え、立ち上がり時間と立ち下がり時間が10ns未満、最小パルス幅が20nsの高性能パルス変調をサポートしています。レーダーシステムのテストに適した、priスタガー、prfジッター、パルスストリングなどのさまざまなパルスパターンをサポートします。優れた位相ノイズ性能を備えており、受信機のテストに使用できます。サイズが小さく、フィールドテストに持ち運ぶことができます。



生産ラインテスト

1435シリーズの信号発生器は、別の周波数に切り替えるのに1msしかかかりません。高いテスト速度を提供し、テスト時間を短縮し、テスト効率を向上させるため、大規模なデータテストの要件を満たします。高出力を提供し、外部パワーアンプを必要としないため、スペースとコストを節約できます。 USB、LAN、GPIBなどの複数の制御インターフェースをサポートしているため、自動テストシステムの形成が容易で、生産ラインテストに適しています。





★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
