EMCニアフィールドプローブ & 広帯域アンプセット TBPS01&TBWA2 (TBPS01+TBWA2/20dB, TBPS01+TBWA2/40dB)

ウェーブクレスト株式会社｜最終更新日：2023/06/01

基本情報

便利な「EMCニアフィールドプローブ」と「TBWA2 広域アンプ」のセット

「EMCニアフィールドプローブ」はHフィールド3本とEフィールド1本の合計4本セット。「広帯域アンプTBWA2」EMCプローブとスペクトラムアナライザの間に接続され、測定のダイナミックレンジを拡大します。

型番: TBPS01+TBWA2/20dB, TBPS01+TBWA2/40dB

価格: お問合せ下さい

発売日: 発売中

EMCニアフィールドプローブ & 広帯域アンプセット TBPS01&TBWA2の特長

パワーアンプ・プリアンプ　ラインアップ一覧

	メーカー	モデル
RFｱﾝﾌﾟ	TekBox	TBDA1/14dB	Wideband Driver Amplifier	25MHz - 3GHz
RFｱﾝﾌﾟ	TekBox	TBDA1/28dB	Wideband Driver Amplifier	25MHz - 3GHz
RFｱﾝﾌﾟ	TekBox	TBHDR1	High Dynamic Range Amplifier	30kHz - 6GHz
RFｱﾝﾌﾟ	TekBox	TBLPA1	Linear Wideband Power Amplifier	3MHz - 1.3GHz
RFｱﾝﾌﾟ	TekBox	TBMDA1	Moudulated Wideband Driver Amplifier	25MHz - 3GHz
RFｱﾝﾌﾟ	TekBox	TBMDA2	Moudulated Wideband Driver Amplifier	10MHz - 1.5GHz
RFｱﾝﾌﾟ	TekBox	TBMDA3	Moudulated Power Amplifier	3MHz - 1.2GHz
RFｱﾝﾌﾟ	TekBox	TBMDA4B	Moudulated Wideband Power Amplifier	50kHz - 100MHz
RFｱﾝﾌﾟ	TekBox	TBWA2/20dB	20dB Wideband Amplifier	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	TBWA2/40dB	40dB Wideband Amplifier	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	Wideband Amplifier set	TBWA2/20dB & TBWA2/40dB	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	Wideband Amplifier set	TBWA2/20dB & TBWA2/40dB & TBDA1/14dB & TBDA1/28dB	1MHz - 6GHz 25MHz - 3GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV1	40dB EMC Preamplifier	1MHz - 1GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV0910	30dB Low Noise Amplifier	9kHz - 6GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV2	40dB EMC Preamplifier	1MHz - 10GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV 1060 BPA	Bypass Amplifier 22dB	100MHz - 6GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV DC20	RF Preamplifier 15db	DC - 20GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV NF25	25dB Preamplifier	1Hz - 60MHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV NF35	35dB Preamplifier	1Hz - 30MHz

TBPS01 EMCニアフィールドプローブ & TBWA2 広域アンプセット　製品概要

TBPS01 EMC近接場プローブH20、H10、H5、およびE5は、放射エミッションEMCプレコンプライアンス測定用の磁界（H）および電界（E）プローブです。プローブは、電磁放射源の近接場で使用されます。

これらは、電子アセンブリのビルディングブロック内の潜在的な干渉源を特定して特定するのに役立ちます。

プローブは、広帯域幅アンテナと同様に機能し、コンポーネント、PCBトレース、ハウジングの開口部またはギャップ、およびRFを放射する可能性のあるその他の部品からの放射放射をピックアップします。プローブは通常、スペクトラムアナライザに接続されています。 PCBアセンブリまたはハウジングの表面上でプローブをスキャンすると、電磁放射を放出する場所をすばやく特定できます。より小さなサイズのプローブに変更することにより、放出の発生をさらに絞り込むことができます。

追加のアプリケーションは、RF信号をプローブに供給し、潜在的に影響を受けやすい回路セクションに放射することによるRF免疫テストです。さらに、プローブは、RF信号の非接触測定により、RF信号チェーンの問題を追跡するための修理またはデバッグの分野で使用できます。もう1つのアプリケーションは、変調器や発振器などのRFビルディングブロックの非侵襲的測定です。周波数、位相ノイズ、およびスペクトル成分は、低ノイズプリアンプと組み合わせて測定できます。

TBWA2 / 20dBおよびTBWA2 / 40db広帯域増幅器は、EMCプローブとスペクトラムアナライザの間に接続され、測定のダイナミックレンジを拡大します。

TBWA2 広帯域アンプ

TBWA2広帯域RF増幅器は、実験室のセットアップに簡単に統合できる多用途のビルディングブロックです。 2MHzから6GHzの帯域幅で、EMCニアフィールドプローブによってピックアップされた信号をブーストするのに理想的です。 TBWA2広帯域増幅器は、20dBまたは40dBのゲインで利用できます。

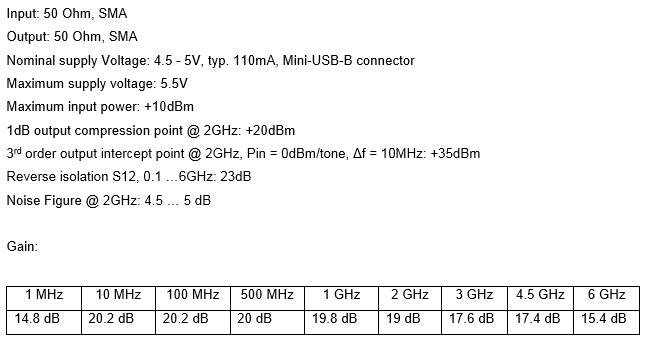

TBWA2/20dB

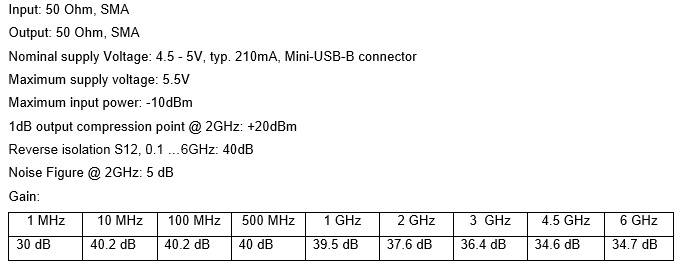

TBWA2/40dB

Tekbox Digital Solutions 社について

Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポールの会社です。

EMCニアフィールドプローブ & 広帯域アンプセット TBPS01&TBWA2の資料ダウンロード

TBPS01+TBWA2 マニュアル（英語）（629.02 KB）

EMCニアフィールドプローブ & 広帯域アンプセット TBPS01&TBWA2の動画
