パワーメータ (GPM-8310)

株式会社テクシオ・テクノロジー（GWInstek）｜最終更新日：2024/04/01

基本情報

基本測定確度±0.15%の高精度パワーメータ

5インチカラーTFT液晶による10項目表示、グラフ表示、高調波のバーグラフ表示などの高機能のパワーメータです。帯域幅100kHzの電圧・電流の同時サンプリングで25個までの測定パラメータ、および電流・電力積算が表示できます。

型番: GPM-8310

価格: 198,000円

発売日: 発売中

パワーメータの特長

GPM-8310は、単相2線式のAC/DCデジタル電力計です。電圧・電流・電力の測定基本確度は±0.15％を実現。DC、0.1Hz~100kHzの測定帯域幅を持ち、16ビットのA/D、300kHzのサンプリングレートで電圧・電流を同時に捕捉し、25の電力パラメータを高精度で測定します。5インチTFTカラー液晶では入力信号（電圧/電流/電力）をオシロスコープの様に表示するグラフ機能、最大50次までの高調波のバーグラフ表示機能を備えています。外部電流センサー端子も2系統備えています。リモート制御可能な通信インタフェースは、RS-232C、USB、LAN、GPIBを標準装備し、V1モデルではDA4インタフェース搭載で外部信号での本器の制御やD/A出力による測定値のアナログ出力等が可能となります。GPM-8310は同クラスの中でコストパフォーマンスに大変優れた電力計となっています。

モデル名	DA4インタフェース	価格（税抜）
GPM-8310	–	198,000
GPM-8310V1	○(D/A出力・外部I/O)	213,000

主な特徴

●5インチ大画面LCDを採用
●電圧/電流測定周波数帯域：DC,0.1Hz～100kHzで直流、交流、直流+交流、平均値の4モード
●2種類の測定値表示
　　スタンダード：メイン2項目とサブ10項目を同時表示
　　シンプル：4項目を同時表示
●クレストファクタ（CF）3,6(6A)までの電流/電圧測定が可能、）
●50次までの高調波測定、次数ごとの数値・グラフ表示による解析
●IEC62301に対応した測定が可能
●積算機能：Wh(積算電力)、Ah（積算電流)、オートレンジ
●2系統電流センサ入力
●測定可能レンジ：～600V・～20A
　最大許容入力(レンジによる)：実効値1kV・実効値30A
●通信インタフェース：RS-232C、USBデバイス、LAN、GP-IB
●V1モデルは外部I/Oによるモニタ出力および入出力ポート付き
●テストフィクスチャGPM-001(別売)で配線が簡単・確実

測定表示例

　　

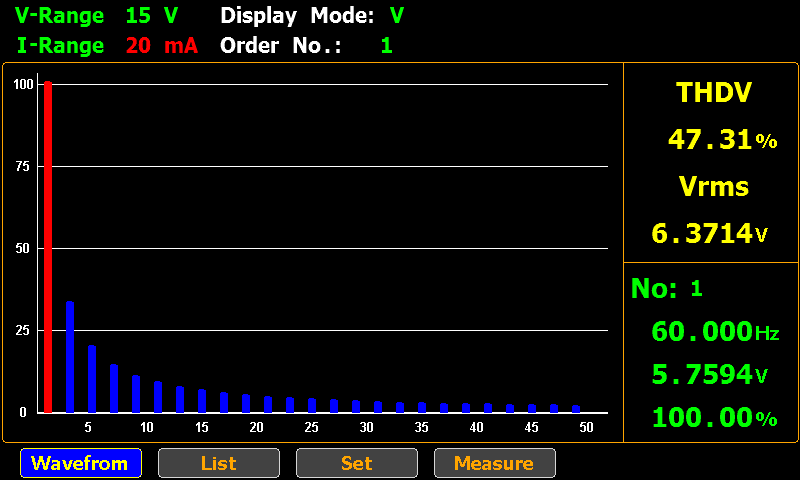

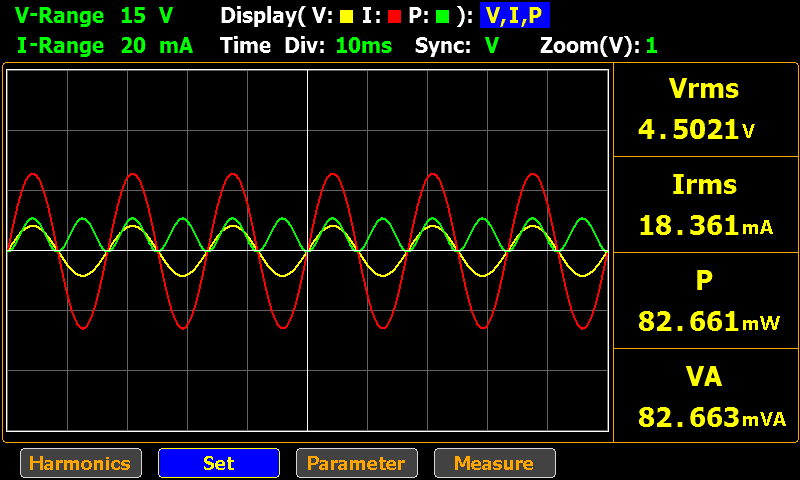

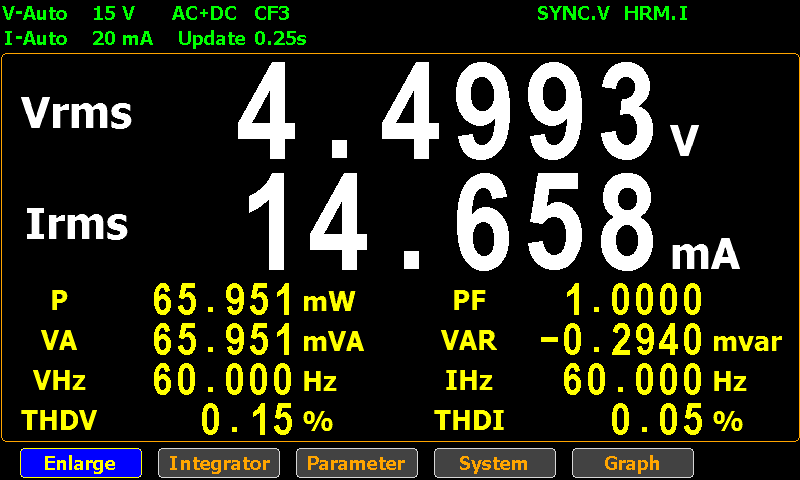

　　　　　10項目表示　　　　　　　　　　　　グラフ表示　　　　　　　　　　　　　高調波バーグラフ表示

測定パラメータ

測定項目	シンボル
電圧	Vrms, V+pk, V-pk, Vdc*
電流	Irms, I+pk, I-pk, Idc*
電力	P, P+pk, P-pk, VA, VAR
力率	PF
クレストファクタ	CFV, CFI
位相確度	DEG
周波数	VHz, IHz
全高調波ひずみ	THDV, THDI
積算	WP, WP+, WP-, q, q+, q-

パワーメータの資料ダウンロード

GPM-8310　カタログ（2.60 MB）

パワーメータの動画
