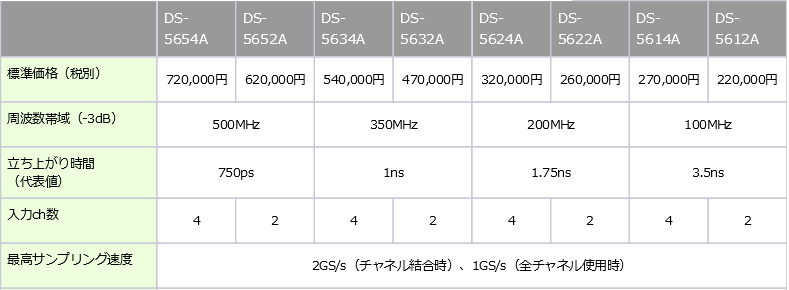

デジタル・オシロスコープ「ViewGoⅡ」DS-5600Aシリーズ　仕様

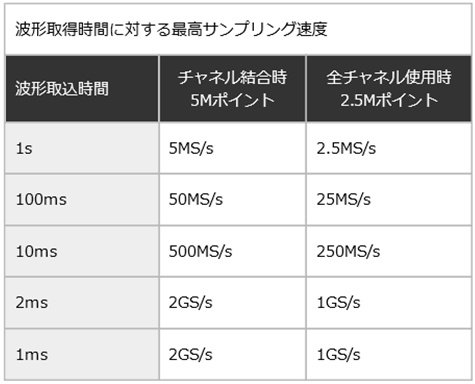

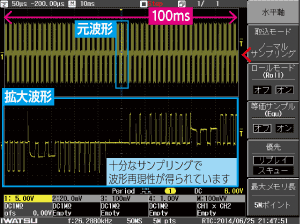

ロングメモリ　最大5Mポイント（全チャネル使用時: 2.5Mポイント/CH）

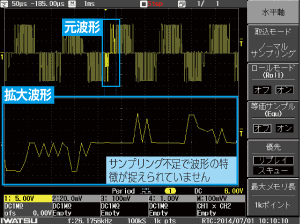

速いサンプリングを維持しながら、長時間の波形を取り込むことができます。

　　　　　　　　　　　　　　　　　　　　　　　　　　ロングメモリでさらに長い波形取込時間を実現し、

　　　　　　　　　　　　　　　　　　　　　　　　　　全体波形を取得して、後から部分的に波形を検証できます。

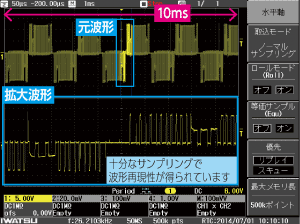

　　　　　　　　　　　　　　　　　　　　　　　　　　　波形取込時間:100ms(10ms×10div)
　　　　　　　　　　　　　　　　　　　　　　　　　　　メモリ長：5M ポイント、サンプリング速度:50MS/s

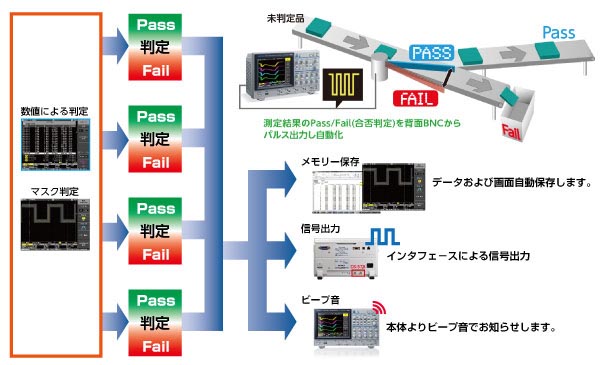

波形パラメータの4個同時判定／波形マスク判定機能

マスクもしくは波形パラメータの値により、合否判定を自動的に行えます。

4個同時にうことにより、厳格な条件設定が可能となりました。

波形演算機能

2波形の加算、減算、乗算、またチャネル波形の周波数解析(FFT)が行えます。

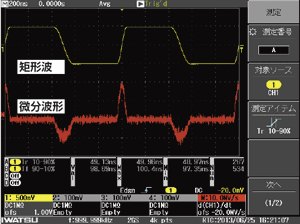

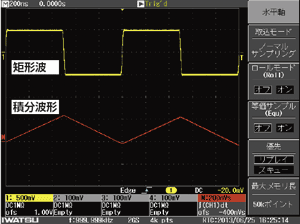

DS-5600A / 5600シリーズでは、微分・積分演算に対応しています。
演算波形は、データとしての保存や波形パラメータの自動測定のソースとして設定可能です。

＜アプリケーション例＞

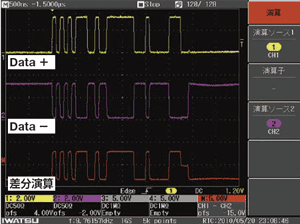

● 加算、減算：差動信号の評価
● 乗算：電圧×電流による電力波形の評価

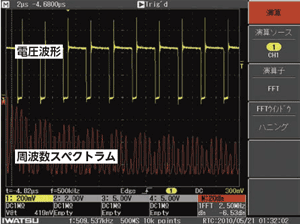

● FFT：周期性のノイズや振動などの周波数領域での解析

加算、減算、乗算の結果をさらに、FFT、微分、積分の2重演算にも対応しました。

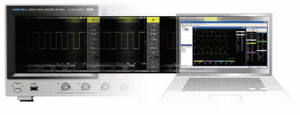

高速リモート波形転送

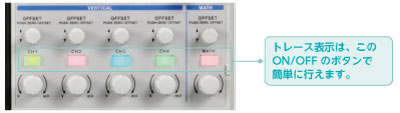

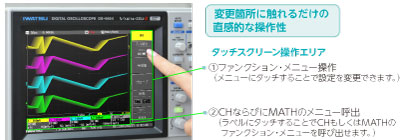

タッチスクリーン　独立操作キー・ノブ

画像データ保存形式のPNGフォーマットが透過型に対応

PNGの透過属性に対応し、PCを使用したドキュメント作成時に、 波形を透かして重ねることができます。

特別な画像処理することなく、簡単に波形データを重ね合わせることができます。
