TCPシリーズ 　0020/2020/202Aの特性

• 優れた操作性と正確なAC/DC電流測定
• 周波数帯域：DC～50MHz
• プローブ開口部サイズ（最大導体直径）－5mm
• 10mA/divレベルの低電流も正確に測定
• DCゲイン確度1%以下（代表値）
• スプリット・コア構造で、回路への接続が簡単
• 低ノイズと低DCドリフト

■　 TCP0020型
　− 最大電流：20A rms（28Apeak）
　− ピーク・パルス電流：100A
　− TekVPI®プローブ・インタフェースを装備したオシロスコープに直接接続可能
　− 自動単位変換とオシロスコープ上でのリードアウト表示
　− 押しボタン操作によるデガウスとオートゼロ調整機能
　− オシロスコープに表示されるプローブ・メニューにより、プローブの設定とステータス表示が可能
　− TekVPIプローブ・インタフェースを装備したオシロスコープ経由のリモート操作が可能

■　 TCP2020型
　− 最大電流：20A rms（28Apeak）
　− ピーク・パルス電流：100A
　− 感度：10mA/mV
　− BNCコネクタを装備したほとんどのオシロスコープ、および終端抵抗100kΩ以上の計測器で使用可能
　− デガウス・ボタンとDCオフセット調整用のサムホイールを装備
　− ACアダプタによる電源供給

■　 TCP202A型
　− 最大電流：15A（DC＋ピークAC）
　− ピーク・パルス電流：50A
　− TekProbe®プローブLEVEL2インタフェースを装備したオシロスコープに直接接続可能
　− 自動単位スケーリングとオシロスコープ上でのリードアウト表示
　− デガウスボタンとDCオフセット調整用のサムホイールを装備

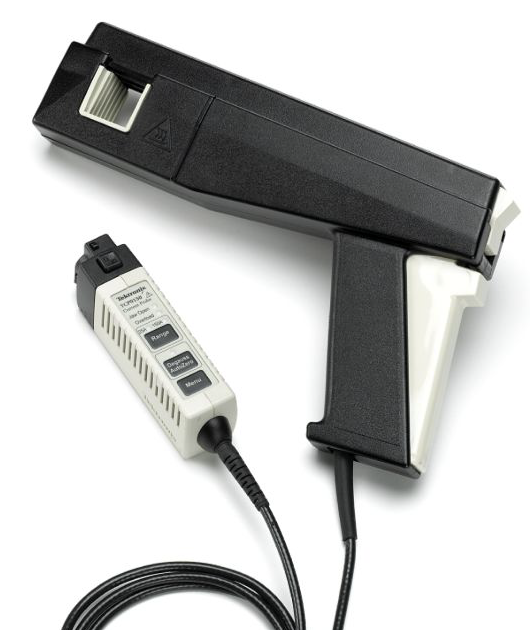

TCPシリーズ 　0150の特性

TCP0150 型は、高性能で操作性の優れた150A AC/DC 電流プローブです。TekVPI プローブ・インタフェースを装備したオシロスコープで使用することにより、外部電源の必要なく、直接接続することができます。

• 低ノイズ、低DC ドリフト
• 自動単位スケーリングとオシロスコープ上でのリードアウト表示
• GPIB/USB によるオシロスコープを介したプローブのリモート・コントロール
• スプリットコア構造により、配線を切断することなく容易に接続可能
• 使いやすい消磁／自動ゼロ機能
• プローブ本体、オシロスコープ・メニューの両方による、設定とプローブ・ステータス／診断機能

TCPシリーズ AC/DC電流プローブのラインナップ
