2.5GS/s-1.25GS/s 高速任意信号・パルス発生器 (AWG401X／AWG4022シリーズ)
岩崎通信機株式会社｜最終更新日：2020/06/04
 |
 |
 |
 |
 |
 |
基本情報
高速任意信号発生、パルス発生機能を搭載した信号発生器。 ダブルパルス試験、デジタル制御、光物性、ノイズ評価などに利用可能。
最大 300MHz / 600MHz サイン波 最大 1.2GS/s / 2.5GS/s 14bit 任意信号発生 （AWG401X／AWG4022) AWG401Xは、最高24Vp-p（ハイインピーダンス）出力オプションがあります。
- 型番
- AWG401X／AWG4022シリーズ
- 価格
- お問い合わせ下さい。
- 発売日
- 発売中
2.5GS/s-1.25GS/s 高速任意信号・パルス発生器の特長
高速任意信号発生器
AWG401x/AWG4022シリーズ
最大 300MHz ／ 600MHz サイン波
最大 1.2GS/s ／ 2.5GS/s 14bit 任意信号発生（ARBモード）
高速任意信号発生器ラインナップ
AWG 4012
アナログ2ch / ～300MHz / 12Vp-p（50Ω）/ 24Vp-p（OPEN）（デジタル8 / 16 / 32bitオプションあります）
AWG 4014
アナログ4ch / ～300MHz / 12Vp-p（50Ω）/ 24Vp-p（OPEN）（デジタル8 / 16 / 32bitオプションあります）
AWG 4018
アナログ8ch / ～300MHz / 12Vp-p（50Ω）/ 24Vp-p（OPEN）（デジタル8 / 16 / 32bitオプションあります）
AWG 4022
2ch / ～600MHz / 5Vp- p（50Ω）/ 10Vp-p（OPEN）（デジタル16/32 bitオプションあります）
ロングメモリ装備
AWG401x: 標準2Mポイント→256Mポイント
（オプション）
AWG4022: 標準１Mポイント→64Mポイント
（オプション）

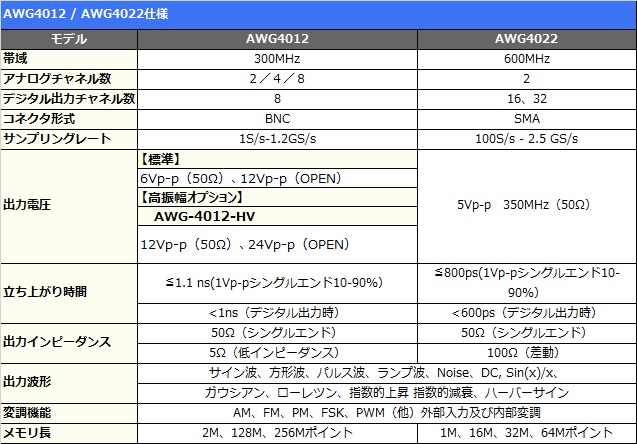

仕 様
任意波形発生機能（ARB)例
アナログ出力とデジタル出力の波形出力タイミングの設定

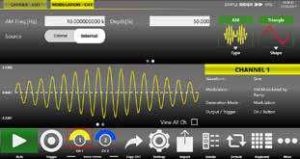

ファンクションジェネレータ機能例
変調機能を利用
このほか、色々な信号発生器をご用意しております。
高速任意信号発生器 AWG 401Xシリーズ
2，4，8ch / ～300MHz / 12Vp-p（50Ω）/ 24Vp-p（OPEN）
高速任意信号発生器 AWG 4022
2ch / ～600MHz / 5Vp- p（50Ω）/ 10Vp-p（OPEN）
高速信号発生器 PG 1072
70ps / 2ch / ～800MHz / 5Vp-p（50Ω）
高速信号発生器 PG 1074
70ps / 4ch / ～800MHz / 5Vp-p（50Ω）
高速エッジパルスジェネレータ Fedge (フェッジ)
1ch / 32ps / 0-500mV（50Ω）
任意波形発生器 SG-4222
2ch / ～25MHz / 10Vp-p（50Ω）
任意波形発生器 SG-4262
2ch / ～60MHz / 10Vp-p（50Ω）
.png)
2.5GS/s-1.25GS/s 高速任意信号・パルス発生器の資料ダウンロード
2.5GS/s-1.25GS/s 高速任意信号・パルス発生器の動画
任意信号発生器の機能を紹介します。
2.5GS/s-1.25GS/s 高速任意信号・パルス発生器に関するお問合せ
