DMMステーション (MR8740/MR8741+MR8990)

日置電機株式会社｜最終更新日：2022/03/07

基本情報

デジタル・マルチ・モジュールDMMステーション新登場!

全ｃｈ同時サンプリングが可能。スキャナを介さず、高速・高精度な測定が可能。デジタルマルチメータ16台分のデータを一括保存。高速・高精度なデータロガーとして威力を発揮。最高分解能0.1μVでセンサ等の微小電圧の変動にも対応。

型番: MR8740/MR8741+MR8990

価格: お問合せ下さい

発売日: 発売中

DMMステーションの特長

　　DMMステーション MR8990+MR8741/8740

●2チャネルDCV測定のDVMユニットMR8990 (メモリハイコーダMR8741/8740専用) が新登場
●センサ出力の微細な電圧変動調査等を高精度測定
●MR8741はDMM16台分、MR8740は54台分のデータを一括保存
●一般的な多チャネルスキャンタイプロガーと違い、同時サンプリング
●高確度±0.01%と120万カウントの超高分解能
●500回/秒の高速サンプリング
●絶縁入力 (各入力ch間、筐体間絶縁: 対地間最大定格電圧はAC, DC300V)

価格
MR8990(本体MR8740/8741に装着して使用)	¥125,000(税抜き)
MR8740(54chモデル, 864MWメモリ搭載, 本体のみ)	価格お見積り
MR8741(16chモデル, 256MWメモリ搭載, 本体のみ)	価格お見積り

メモリハイコーダ本体には入力ユニット等の専用オプションが必要です。また入力コードは付属されていません。MR8990ユニット単体では使用できません。

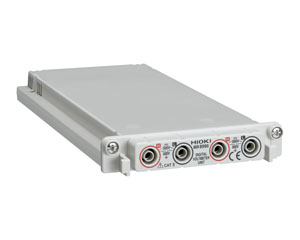

デジタルボルトメータユニットMR8990

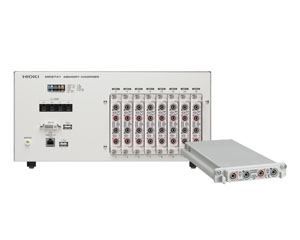

　　　　　　　　　　DVMユニットMR8990を8台、メモリハイコーダ本体に装着したDMMステーション

■ MR8990基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

測定機能	メモリハイコーダMR8740/8741に装着して使用, DC V 2ch測定
測定レンジ (20divフルスケール)	100mVレンジ (5 mV/div) : -120.0000 mV〜120.0000 mV, 0.1 μV分解能〜 500Vレンジ (50 V/div) : -500.000 V〜500.000 V, 1 mV分解能, 5レンジ
測定確度	基本確度: ±0.01% rdg. ±0.0025% f.s.
最大入力電圧	DC 500V (入力端子間に加えても壊れない上限電圧)
対地間最大定格電圧	AC, DC 300V (入力と本体間は絶縁, 入力ch〜筐体間、各入力ch間に加えても壊れない上限電圧)
最高サンプリング速度	2 ms (500回/秒)

■ 本体MR8740/8741基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

	MR8740	MR8741
チャネル数	[ブロックⅠ: アナログユニット16台] アナログ32ch + ロジック標準8ch〜 [ブロックⅠ: アナログユニット13台+ロジックユニット3台] アナログ26ch + ロジック56ch (ロジック標準8ch+ロジックユニット48ch) [ブロックⅡ: アナログユニット11台] アナログ22ch + ロジック標準8ch〜 [ブロックⅡ: アナログユニット8台+ロジックユニット3台] アナログ16ch + ロジック56ch (ロジック標準8ch+ロジックユニット48ch) ※ブロックⅠとブロックⅡの2ブロック構成 ※ブロックⅠとブロックⅡはトリガ同期による同時スタート (内部設定)	[アナログユニット8台] アナログ16ch +ロジック標準16ch〜 [アナログユニット5台+ロジックユニット3台] アナログ10ch +ロジック64ch (ロジック標準16ch+ロジックユニット48ch)
	※アナログユニットのch間と本体間は絶縁, ロジックユニットのchおよび標準ロジック端子のchは全て本体とGND共通
メモリ容量	16MW/ch (固定), トータル864MW搭載	16MW/ch (固定), トータル256MW搭載
外部記憶装置	USBメモリ (USB 2.0)
表示部	なし (ディジタルDVI端子, 各ブロックに1個装備, 800 × 600ドット)	なし (ディジタルDVI端子1個装備, 800 × 600ドット)
外部インタフェース	[LAN] 100BASE-TX (DHCP, DNS対応, FTPサーバ, HTTPサーバ) [USB] USB2.0 シリーズAレセプタクル ×2 (マウスによる操作)
電源	AC100〜240 V, 50/60 Hz (250 VA max.)	AC100〜240 V, 50/60 Hz (120 VA max.)
寸法・質量	426W × 177H × 505D mm, 10.8 kg (本体のみ)	350W × 160H × 320D mm, 5.4 kg (本体のみ)
付属品	取扱説明書 ×1, アプリケーションディスク (波形ビューワWv/通信コマンド表) ×1, 電源コード ×1

DMMステーションの資料ダウンロード

カタログ（2.11 MB）
