ワイヤレスコントロールユニット AirGRID　PWSシリーズ (PWS)

株式会社パトライト｜最終更新日：2023/09/11

基本情報

離れた場所へカンタンお知らせ！　　　　　特定小電力無線を使ったワイヤレス通信

特定小電力無線を使ったワイヤレス通信
機器やセンサなどからの出力信号を、無線で飛ばし、受信機で出力、遠隔報知します。
屋外 350m、屋内 100ｍの長距離通信が可能です。
（環境による伝搬距離は変動します）

型番: PWS

価格: 60,000円

発売日: 発売中

ワイヤレスコントロールユニット AirGRID　PWSシリーズの特長

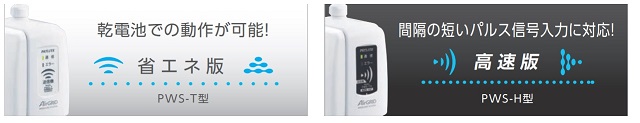

PWS型は、環境や用途に合わせて２つのタイプからお選びいただけます

省エネ版の特長

独自のマルチホップ機能

当社独自のマルチホップ方式により、次の機能を実現しています。

①複数の無線ルートで信号を届け、通信の信頼性を向上することができます。

②専用の中継器を使用することなく、無線伝達距離を延長することができます。

※送信機、受信機の両方にマルチホップ機能を搭載しています。

干渉の少ない電波帯

一般に使用されている周波数帯域に加え、干渉確率の低い周波数チャネルを

サポートしています。周囲の電波干渉の影響を回避することができます。

乾電池での動作が可能

外部電源（DC12-24V）に加え、単３形アルカリ乾電池でも駆動できます。

※電池駆動の場合、使用制限があります。※電池は付属しておりません。

※乾電池は外部電源のバックアップ用ではありません。

※ＡＣ電源にはオプション品のACアダプタ（屋内仕様）をご使用ください。

高速版の特長

間隔の短いパルス信号入力に対応

連続入力の対応が求められる環境下で、高井レスポンス性を発揮します。

無線の到達を確認できるアンサーバック機能　※（1：1）（N：1）使用時

受信機が送信機側からの入力受付時に、送信機に対して応答信号を送信します。

送信機にもリレー接点出力１点を搭載。送信機のリレー接点に電源制御製品を接続

することで、送信機側が無線到達を確認することができます。※受信機が1台の場合

のみ使用できます。

省エネ版と高速版の機能比較

機能名	省エネ版	高速版
電池駆動	あり	なし
中継台数	最大５台	最大２台
接点入出力	送信機･･ﾃﾞｼﾞﾀﾙ入力受信機･･ﾃﾞｼﾞﾀﾙ出力	送信機･･ﾃﾞｼﾞﾀﾙ入力受信機･･ﾃﾞｼﾞﾀﾙ出力
リレー	AC/DC負荷制御可能	DC負荷制御のみ可能(AC負荷の接続は不可)
無線出力	７㎽	10㎽
変調方式	FSKモードのみ	FSKモード/SSモード切替
通信距離	FSKモード：屋外見通し約350m ※設置環境により変動します。	FSKモード：屋外見通し約350m SSモード：屋外見通し約600m ※設置環境により変動します。
通信速度	FSKモード：4800bps	FSKモード：4800bps　SSモード：436bps
マルチホップ機能	あり（専用中継器不要）	なし（専用中継器が必要）
アンサーバック機能	なし	あり
使用周波数	429.1750MHz～429.2375MHz 429.2500MHz～429.7357MHz 429.8125MHz～429.9125MHz	429.2500MHz～429.7250MHz
送信時間制限	あり（2.5秒送信、2.5秒休止）	なし
信号入力間隔	７秒以上	FSKモード：0.4秒以上 SSモード：1.3秒以上
周波数ホッピング	なし	あり（固定またはグループ可）

製品リスト

型式	仕様	タイプ	入力方式	定格電圧	消費電力	質量
PWS-TTN-W	送信機	省エネ版	無電圧接点	外部電源：DC12-24V または電池：DC4.5V 単3アルカリ乾電池×3本	0.6W	0.22kg
PWS-TTP-W	送信機		有電圧接点		0.6W	0.22kg
PWS-RT-W	受信機		ー		0.9W	0.23kg
PWS-THN-W	送信機	高速版	無電圧接点	DC12V-24V	0.9W	0.23kg
PWS-THP-W	送信機		有電圧接点
PWS-RH-W	受信機		ー

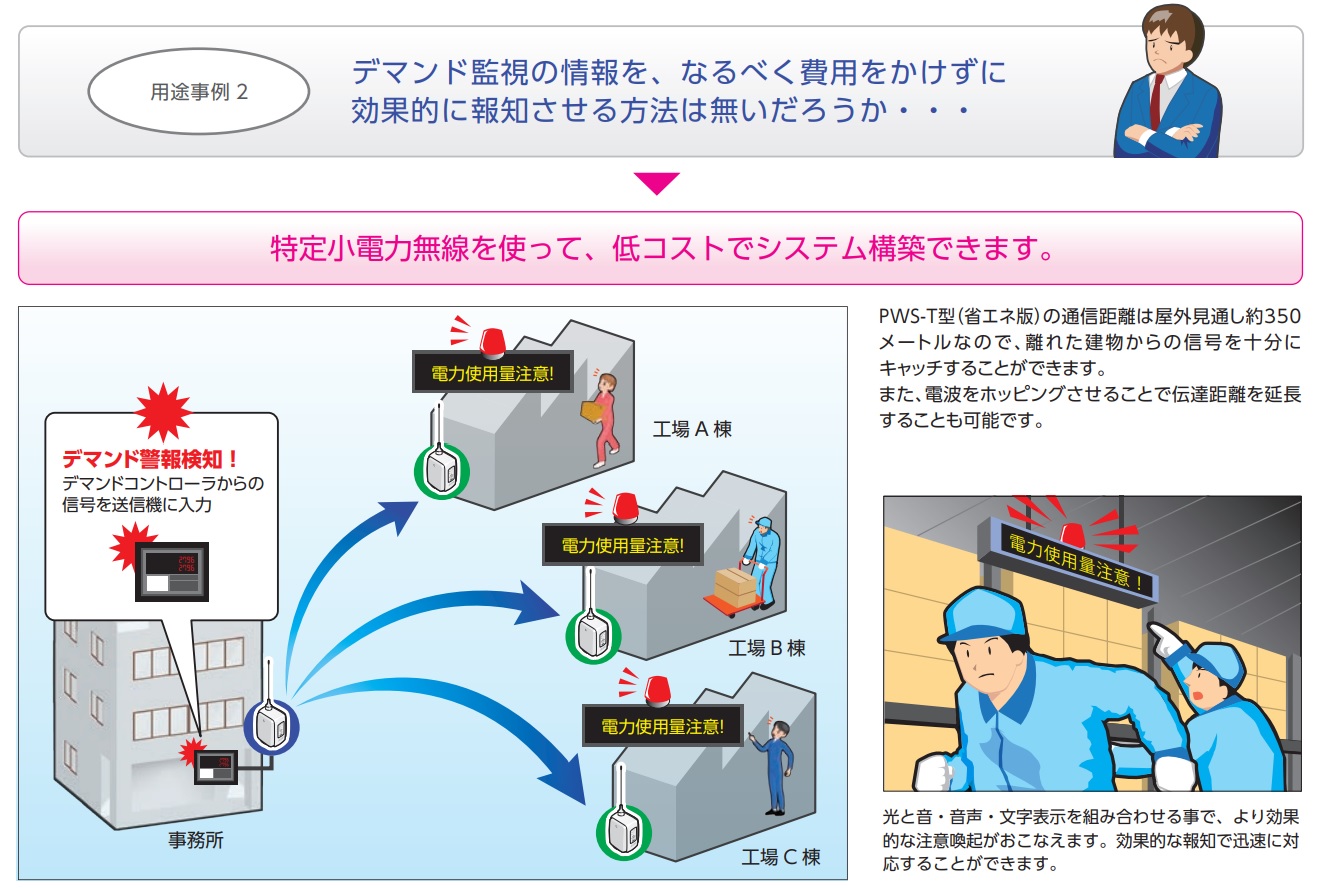

用途事例

ワイヤレスコントロールユニット AirGRID　PWSシリーズの資料ダウンロード

パンフレット（6.34 MB）
