活線シース・シールド抵抗測定装置 (LISSA-100)
株式会社フジクラ・ダイヤケーブル｜最終更新日：2023/01/25
 |
 |
 |
 |
基本情報
高圧ケーブルの劣化状態を活線で測定出来、 停電事故を未然防止
3.3kVおよび6.6kV⾼圧ケーブル線路のシース絶縁抵抗の測定と，シールドの断線を活線状態で検出できる装置です。 シースの絶縁抵抗測定とシールドの断線検出を併⽤することでほとんどの劣化ケーブルが検出できます。 本測定器で診断する事により，停⽌診断する対象ケーブルの選別ができ，停⽌時間の削減や点検業務の省⼒化が図れます。
- 型番
- LISSA-100
- 価格
- お問合せ下さい
- 発売日
- 発売中
活線シース・シールド抵抗測定装置の特長
特長
①シース絶縁抵抗・遮へい層抵抗の両⽅が活線で測定可能！
②内部メモリに測定データ保存可能！PCを接続すればデータの管理も可能！
③AC100V電源不要で測定可能！(バッテリー動作)
④誘導電圧があっても抵抗測定可能！
仕様
形式：LISSA-100| 活線シース絶縁抵抗測定機能 | 活線遮へい層抵抗測定機能 | |
| 測定範囲 | 0.1kΩ～99.9MΩ | 1Ω～9.99kΩ |
| 測定電圧 | DC 48V | DC 12V |
| 測定分解能 | 0.1kΩ | 1Ω |
| 測定確度 | ±2% of rdg±3dig. | ±2% of rdg±3dig. |
| 電源 | ニッケル水素充電池 4本 | |
| 寸法 | 424W×173H×340D(mm) | |
| 質量 | 約4.6kg | |

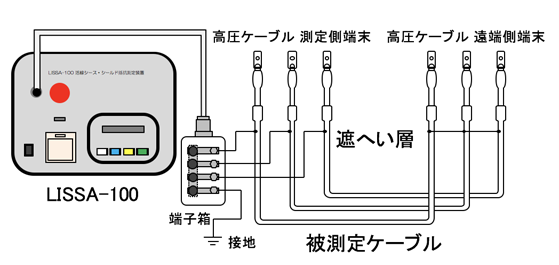

測定原理
各相の遮へい層に商⽤電圧接地⽤コンデンサを接続し，直流電圧を印加して
ケーブルシースの絶縁抵抗と遮へい層抵抗を測定します。
遮へい層抵抗は内部で各相の抵抗値へ⾃動計算されます。
