回生機能付双方向型交流電源(グリッドシミュレーター) (Model 61800シリーズ)

クロマジャパン株式会社|最終更新日:2021/04/06

基本情報

回生機能付双方向型交流電源(グリッドシミュレーター)
  • 回生機能付双方向型交流電源(グリッドシミュレーター)

30KVA~300KVAの機種を揃え、逆潮流も100%回生可能な系統模擬電源

単相3相切替タイプ【30KVA、45KVA、60KVA、105KVA】 最大5台まで並列運転可能

型番
Model 61800シリーズ
価格
お問合せ下さい
発売日
販売中
お問い合わせはこちら

回生機能付双方向型交流電源(グリッドシミュレーター)の特長

製品特徴

  1. 製品ラインアップ
    • 61830:30kVA
    • 61845:45kVA
    • 61860:60kVA
    • 61800-100:105kVA
  2. 電圧範囲:300V、400V(*1)、500V(*2
  3. 周波数範囲:DC、30Hz-100Hz
  4. 出力定格電流の100%の電力を回生
  5. パワーコンディショナやスマートグリッド、電気自動車関連のアプリケーションに最適
  6. 単相/三相出力切換機能
  7. 電圧/周波数のスルーレート設定が可能
  8. OCP/OPP値設定が可能
  9. 三相不平衡試験
  10. 瞬断、瞬断、瞬停など多彩な電圧シミュレーション機能
  11. 高調波および次数間高調波機能
  12. アナログ制御用入力インターフェイスを準備
  13. 標準インターフェース:GPIB、RS-232、USB、Ethernet

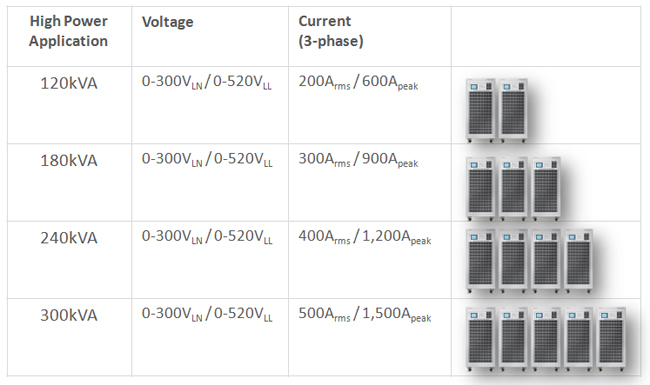

  14. マスタースレーブ運転による最大525kVA出力
  15. 回生AC負荷機能(*1
  16. 120kVA 800VLN XHV 機能(*1

製品ラインナップ

モデルNo,
61830 0~300VLN,0~520VLL, 30~100Hz, 1φ or 3φ, 30KVA
61845 0~300VLN,0~520VLL, 30~100Hz, 1φ or 3φ, 45KVA
61860 0~300VLN,0~520VLL, 30~100Hz, 1φ or 3φ, 60KVA
61800-100 0~300VLN,0~520VLL, 65~100Hz, 1φ or 3φ, 105KVA



オプション

モデルNo, モデル名
A618001 61800用ソフトパネル
A618002 並列接続入出力用ターミナル治具
B618000 回生AC負荷機能(工場出荷オプション、61830/61845/61860のみ)
B618001 400 VLN HV機能(工場出荷オプション、61830/61845/61860のみ)
B618002 120kVA 800VLNXHV機能(工場出荷オプション、61860のみ)
B618003 500 VLNHV機能(工場出荷オプション、61800-100のみ)



機能とアプリケーション

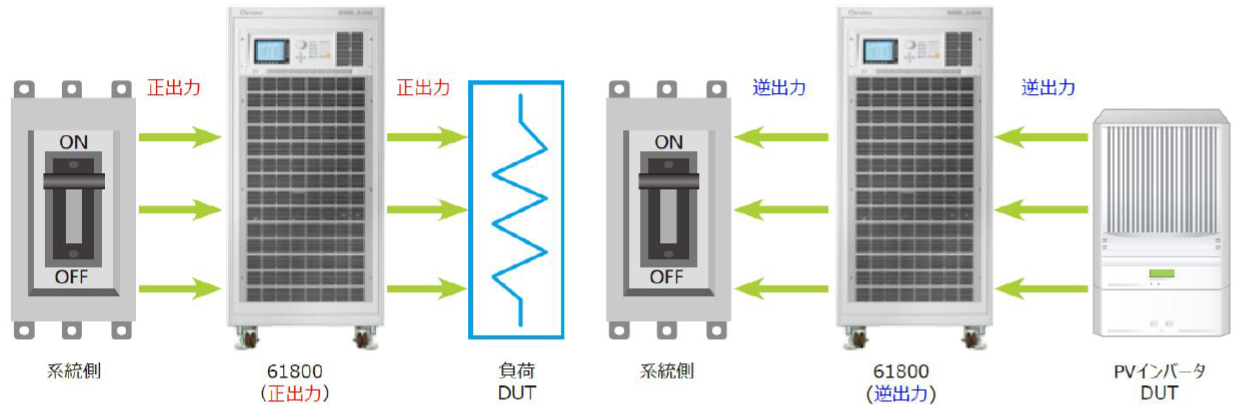

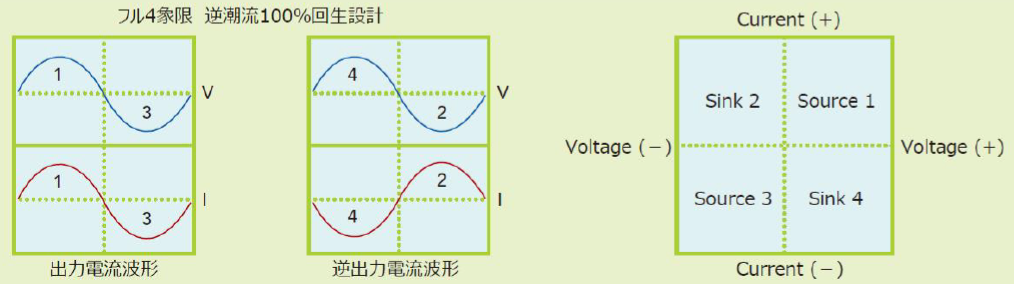

61800は、家電製品などの一般的な電気製品からESSなどの大型の産業用電子機器における様々な電力状態をシミュレーションテストするために設計されたフル4象限、100%電力回生のAC電源です。さらに、PVインバータおよびオンラインUPSをテストするためのグリッド特性シミュレーションも対応しています。下図のように被測定物に対して電力をシームレスにシンク/ソースできます。被測定物が電流を供給する場合、61800は余剰電力を検知し系統に戻す機能を備えています。

61800はスマートグリッド(分散式電源)や電気自動車関連の試験に適しております(例:電気自動車のグリッドテスト(V2G)、エネルギー貯蔵システムテスト(ESS))。61800は製品の研究開発段階に適応できるだけではなく、製品の品質保証と生産段階の出荷試験にも応用可能です。

61800はフルデジタル制御技術を用い、最大相電圧300V及び30Hzから100Hz周波数の出力範囲のもとに電力供給が可能です。交流電圧の出力だけでなくAC+DC出力モードで適用アプリケーションを用いて、直流バイアス成分の試験が可能です。さらに、電流実効値の3倍(ピーク電流)出力できますので、UUTの入力突入電流テストに適用できます。

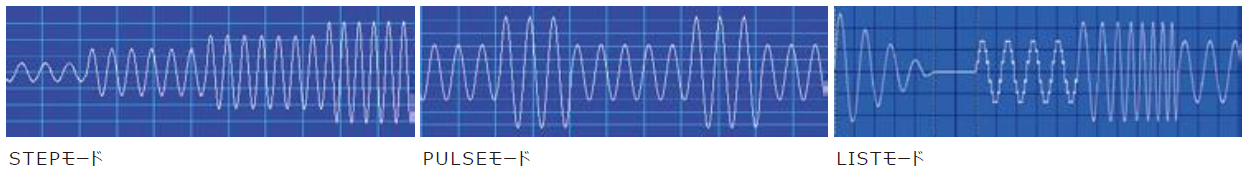

61800は定電圧と定周波数の安定化電源だけではなく、多彩な編集機能(STEP/PULSE/LIST)を装備し、電源・電圧シミュレーションを求める試験に適用することが可能です。STEPとPULSEモードは、一定あるいは連続的な電圧変動試験を可能とし、周期的な電力変動、瞬間停電といったシミュレーション試験に用いられます。LISTモードでは最大100シーケンスの設定が可能で、複雑な試験波形の編集が可能です。波形はAC/DC/AC+DCを組み合わせることができます、61800はこれらのモード以外にIEC 61000-4-11/-4-13/ -4-14/ -4-28のイミュニティ試験の予備試験が可能です。

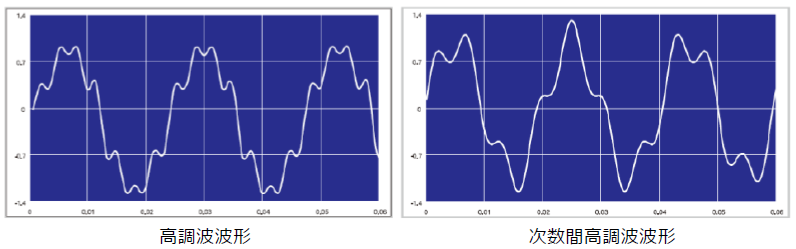

SYNTHESIS機能は50/60Hzの基本周波数に対して最大50次の高調波波形を作成できます。
INTERHARMONIC機能は、50/60Hzの基本周波数に0.01Hzから最大2400Hzまでの周波数掃引を実行できます。上記機能は共振点を分析するのに役立ちます。



マイクログリッド実装試験

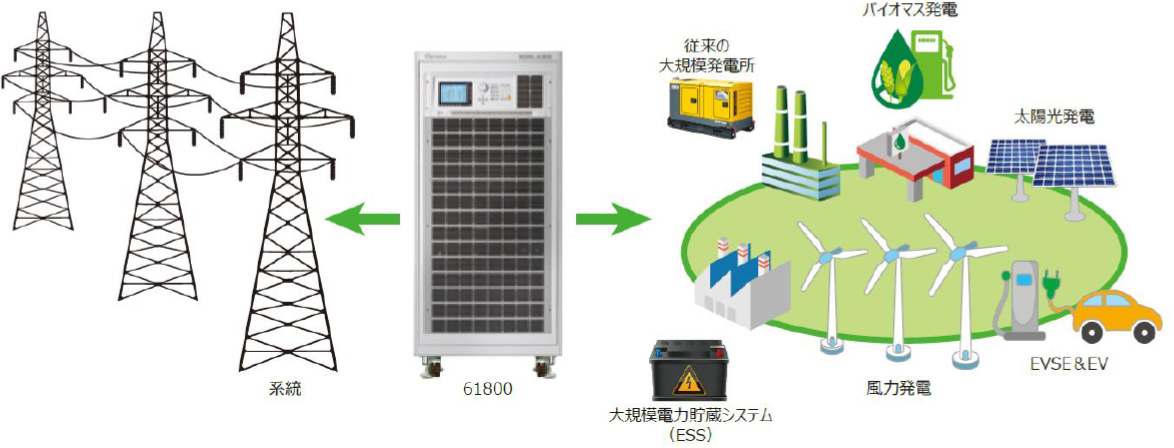

61800は、マイクログリッド試験の要件を満たすために電圧歪み、周波数変動などの様々なテスト条件をシミュレートすることができます。そのうえで61800の100%電力回生機能は重要な機能を果たし、マイクログリッド上の分散型電源によって生成された電力をシンクし、その電力をメイングリッド(系統)に戻すことができます。61800の入力仕様はメイングリッドから絶縁されるように特別に設計されており、マイクログリッド上にある分散型電源用の追加絶縁は必要ありません。

グリッド規格試験

61800はIEEE 1547 / IEC 61000-3-15/IEC 62116規格試験において、以下の試験を行うことができます。

  • 電圧異常試験(Voltage Abnormality Test)
  • 周波数異常試験(Frequency Abnormality Test)
  • 単独運転防止試験(Anti-islanding Test)
  • LVRT試験(Low Voltage Ride Through Test)
  • イミュニティ試験 (Immunity Test:IEC 61000-4-11/-4-34)※予備試験
  • リミットテスト(Limit Test:IEC 61000-3-2/-3-3)※予備試験

効果的な省工ネソリューション

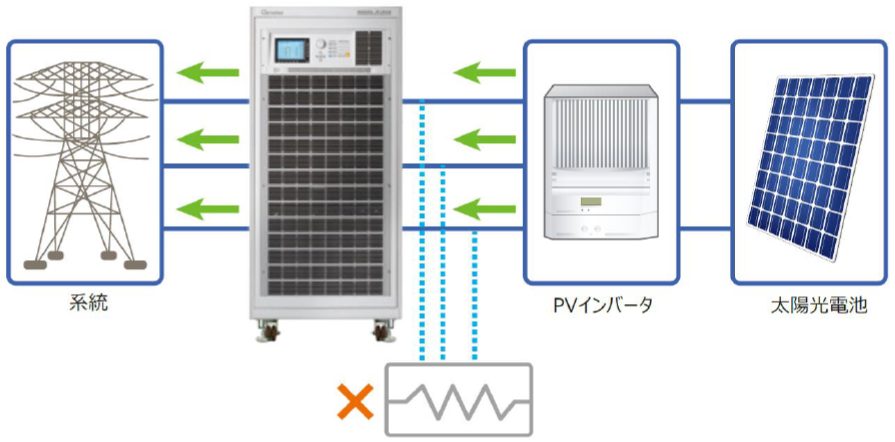

ダミーロードを用いた場合、運転中に放出されたエネルギーは熱に変換しますが、61800の電力回生機能はエネルギーをグリッドにフィードバックすることで省エネ設計に適応しております。

LVRT試験(Low Voltage Ride Through Test)

パワコンのLVRT機能は、グリッド上で発生した異常電圧降下を定義しております。61800はLVRT試験要求を満たしており、LISTモードを使用し、過渡試験条件に必要な最小設定時間0.1msをプログラム作成することが可能です。

また、グリッド線電圧の歪みによるパワコンの性能試験は高調波合成機能を使用して評価するBDEW規格も可能です。

単独運転防止試験(Anti-islanding Test)

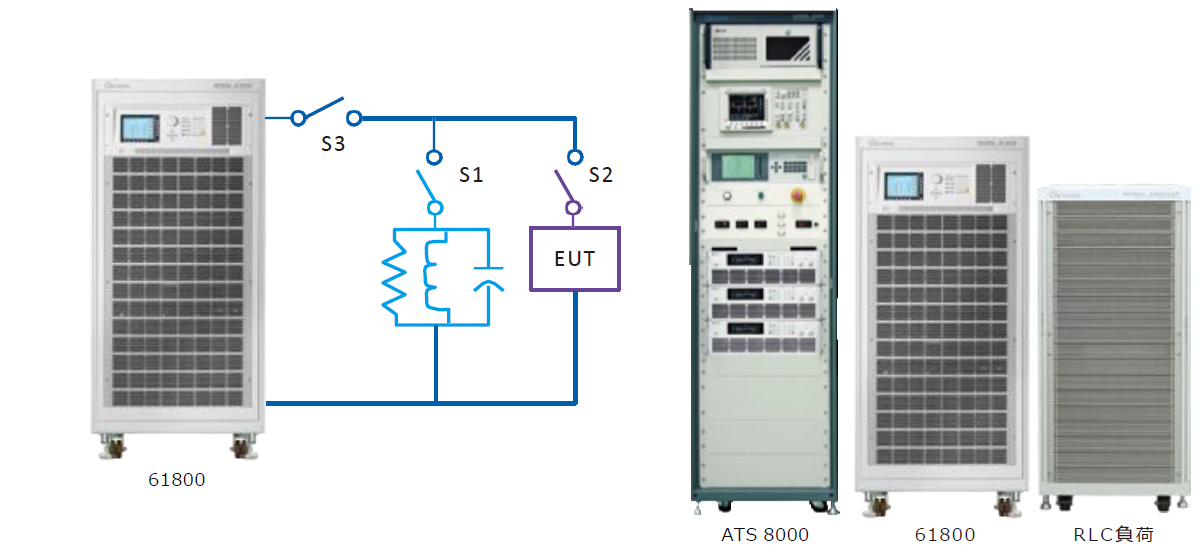

61800は、自動検査システム ATS8000とRLC実負荷 A800067と組み合わせて使用することが可能で、IEEE 1547/ IEC 62116規格の単独運転防止試験に対応しています。

ファンクションジェネレータを組み合わせた任意波形の再現

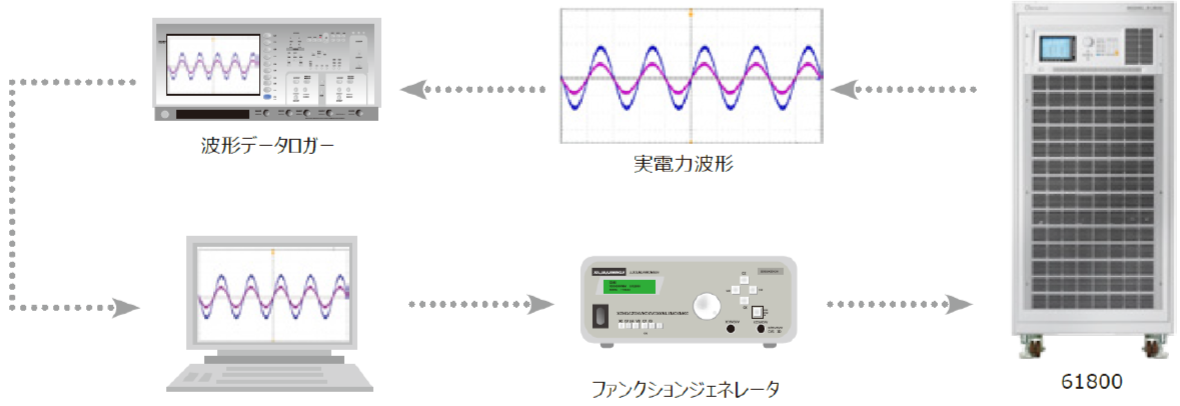

61800は外部からファンクションジェネレータの出力波形を入力させ、異常電源波形の生成が可能です。

61800 series双方向回生型交流電源グリッドシミュレータアプリケーションとの組み合わせ

回生機能付双方向型交流電源(グリッドシミュレーター)の資料ダウンロード

回生機能付双方向型交流電源(グリッドシミュレーター)に関するお問合せ

製品やサービスに関するお問い合わせやご相談は、下記のフォームをご利用下さい。後日、ご要望に応じてご連絡を差し上げます。

*印の項目は必須入力となります。必要事項にご記入の上、「送信」ボタンをクリックしてください。

お問い合わせ種別 *



企業・団体名 *
部署名
氏名 *
姓  名
フリガナ *
セイ メイ
郵便番号 * Powered by ZIPSERVER
ご住所 *
都道府県
市区町村
以下住所
電話番号 *
FAX番号
メールアドレス *
お問い合わせ内容 *

出展企業情報

企業名
クロマジャパン株式会社
企業PR
