バイコニカルアンテナ広帯域, 最大3GHz BicoLOGシリーズ (BicoLOG5070/30100/20100/20300)

ウェーブクレスト株式会社｜最終更新日：2022/12/08

基本情報

広帯域で、電磁界強度測定や電波妨害の測定に最適。組み立て不要で、携帯にも便利な小型（約350x160x140mm)、軽量（約350g) 高性能アンテナ。

素材から形状まで、入念なコンピュータ・シミュレーションと無数の試作モデルの評価が、従来のポール型アンテナの常識を破り、この軽量で優美なデザインとして結実しました。その美しさの中には、アンテナの品質や性能を、維持するために完全に密閉することにより、湿気、ほこり、および機械的な損害から感度の良いアンテナを確実に保護します。

型番: BicoLOG5070/30100/20100/20300

価格: お問合せ下さい

発売日: 発売中

バイコニカルアンテナ広帯域, 最大3GHz BicoLOGシリーズの特長

【EMC測定用途】

測定規格　CISPR,VDE,MIL,VG,EN55011,EN55013,EN55015,EN55022,MIL-Std-461　測定適応

【仕様】

• 周波数範囲:
　【BicoLOG5070】50MHz-700MHz　
　【BicoLOG30100】30MHz-1GHz　
　【BicoLOG20100】20MHz-1GHz
　【BicoLOG20300】20MHz-3GHz
• 最大入力パワー: 5W AM (100MHz)　
• 公称インピーダンス: 50Ohm
• ゲイン: -18dBi (@100MHz)
• 校正ポイント:
　【BicoLOG5070】70 (5MHz and 10MHz steps)　
　【BicoLOG30100】104 (5MHz and 10MHz-steps)　
　【BicoLOG20100】106 (5MHz and 10MHz steps)　
　【BicoLOG20300】296 (5MHz and 10MHz-steps)
• RFコネクタ: SMA (f) or N
• サイズL/W/D): 350x160x140mm
• 重量: 350g

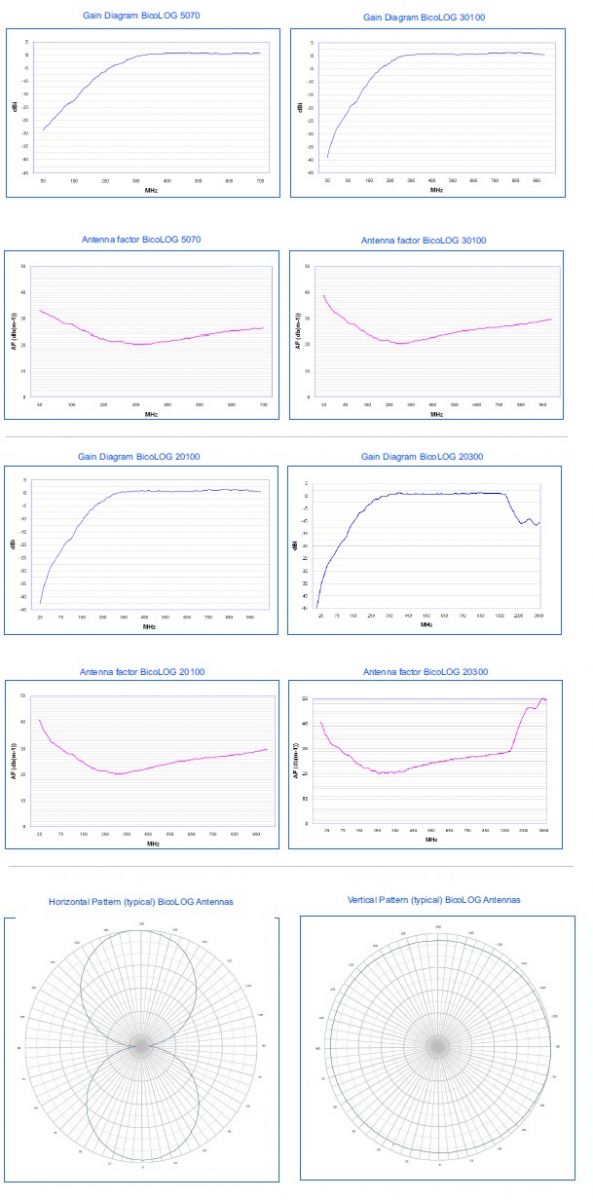

【アンテナファクタ＆ゲイン】

【Aaronia製アンテナ周波数概要】

★Aaronia製品全般取り扱っております。

　アンテナ, スペアナ, プリアンプ, 信号発生器など、お問い合わせください。
