位相検波器 (CD-552R2/CD-552R3/CD-552R4)
株式会社エヌエフ回路設計ブロック｜最終更新日：2024/04/01
 |
 |
 |
 |
基本情報
オンボード位相検波器
CD-552R2は周波数範囲 100Hz～20kHz、CD-552R3は周波数範囲 1kHz～200kHz、CD-552R4は周波数範囲 10kHz～2MHzのオンボード位相検波器です。信号系は入力増幅器、位相検波器（PSD, Phase Sensitive Detector）、ローパスフィルタ（LPF）、出力増幅器から構成されています。
- 型番
- CD-552R2/CD-552R3/CD-552R4
- 価格
- ￥42,000（税抜）～
- 発売日
- 発売中
位相検波器の特長
特長
●出力ローパスフィルタの遮断周波数を外付抵抗1本の追加により低域拡張可能
●利得：は1～10倍の範囲で設定可能
●参照信号系は0°90°移相器とデューティ比50%回路から構成。
●A sinφまたはA cosφの位相検波が可能。
●指定pin 接続により2fモードにすると、2倍の周波数による位相検波ができます。
ラインナップ
| 型名 | CD-552R2 | CD-552R3 | CD-552R4 |
| 検波周波数 | 100Hz～20kHz | 1kHz～200kHz | 10kHz～2MHz |
| 税抜価格 | ￥46,000 | ￥42,000 | ￥50,000 |

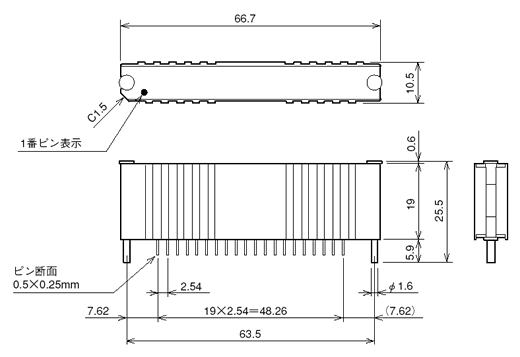

外形寸法図
