メモリハイコーダ (MR8847-51、-52、-53)

日置電機株式会社｜最終更新日：2020/06/15

基本情報

●多CH・絶縁・頑丈・高速・長期記録、現場や研究開発試験にグローバルスタンダードレコーダ●高速サンプリング波形判定機能搭載●発生と記録の二役を一台で実現、測定した不具合波形を再現出力

●搭載メモリを選べる3モデル●高速サンプリングを活かした、波形判定機能搭載●20MS/sの高速サンプリング、ch間絶縁●アナログ16ch+ロジック標準16ch〜アナログ10ch+ロジック64ch●粉塵が入りにくい構造で、悪環境に強い●油汚れに強い大型コーティングキートップ●ワンタッチ1秒で紙充填、素早く印字50mm/s

型番: MR8847-51、-52、-53

価格: 720,000円～

発売日: 発売中

メモリハイコーダの特長

内臓メモリ、大幅容量アップして新登場！

従来機種64MWをベースに、4倍、8倍メモリ搭載で3機種をラインナップ

●　絶縁入力で安全に測定！

全チャネル絶縁入力で、短絡の心配は無用です。

●　頑丈な狂態で現場に強い！

落下、ぶつけに強い耐衝撃性と、耐振動性の頑丈ボディ。

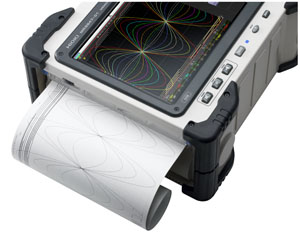

●　高速印字でその場で確認！

新設計のロール紙投げ込み、ワンタッチ紙装着と50ｍｍ/ｓの高速プリンタ

●　FFT等、充実の演算機能

FFT解析、波形演算、メモリ分割等の機能搭載。パルス積算や周波数計測、電流センサ直結可能な入力ユニットも用意！

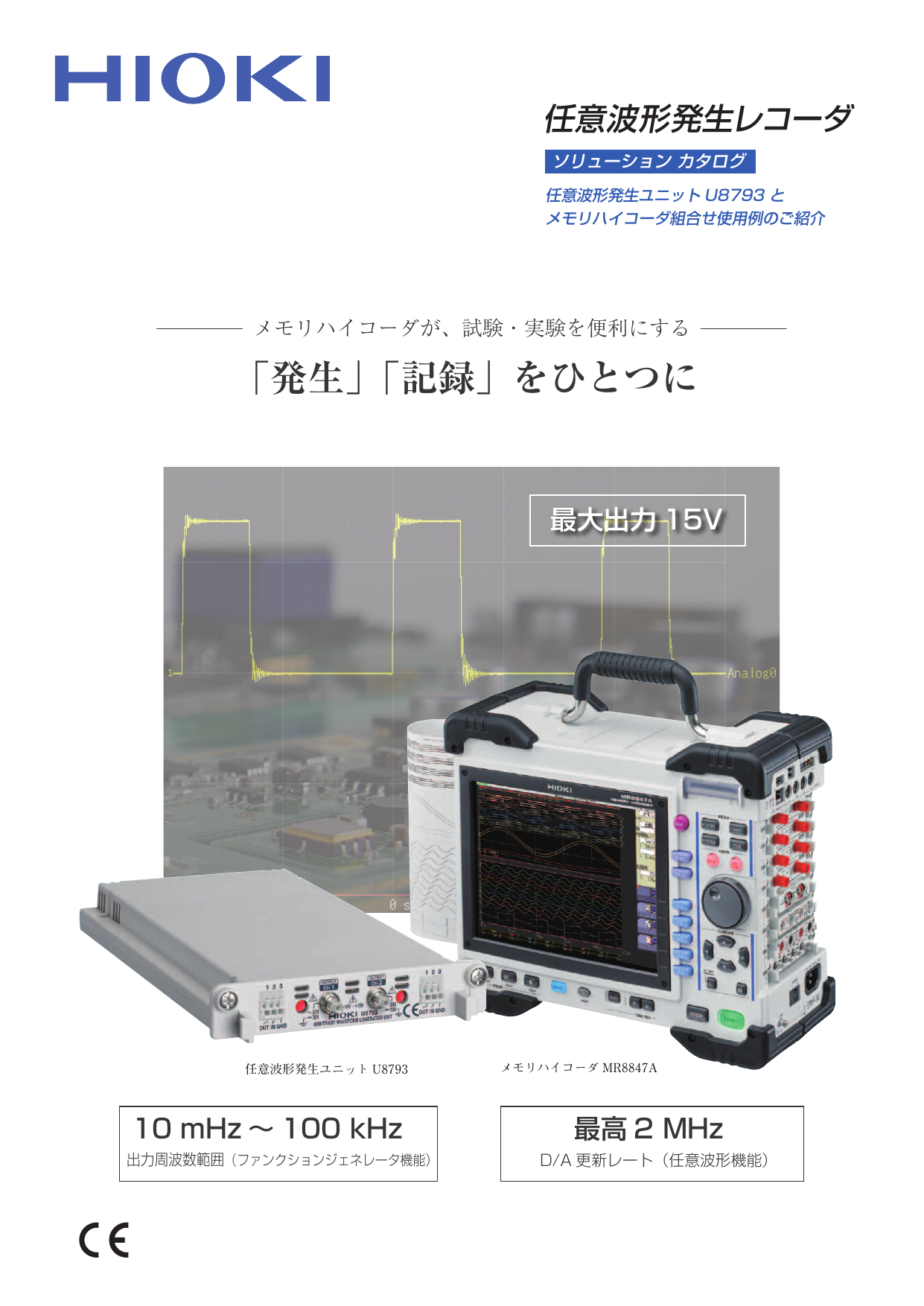

●　任意波形発生器と波形観測を１台で

信号の振幅や周波数を変えたり、各種波形をプログラムして順次出力など試験条件を変えながらの波形観測が容易にできます。

toとらうと　　　　　　　　

お勧めポイント

数値演算機能
波形の一部を拡大・Zoom機能
キーボードを使わずにコメント入力
記録メディアに同時記録（メモリファンクション）
ノイズを逃さずチャート記録（レコーダファンクション）
周波数領域のデータ解析（FFTファンクション）
電気系の歪み解析・機械系の振動解析
発生と記録の二役を一台で実現、測定した不具合波形を再現出力

使用用途

電力設備、発電所・変電所関連
遮断試験、設備診断、トラブル解析
鉄道、自動車関連
モーター関連の開発、実験不具合解析、品質保証
エレベータ等サービスメンテナンス分野
シーケンス回路のメンテナンス、トラブル解析
工作機械・生産設備
メンテナンス、トラブル解析
インバータ・UPS試験負荷変動時の動作試験・評価、UPS切り替え動作の確認
電力モニタ＆ロガー電源ON/OFF時や負荷変動時の電力変動、電力の長期変動
制御シミュレーション各種制御信号の模擬出力、車載バッテリDC12Vの変動模擬出力
振動・耐久試験エンジン制御と振動の関係、機器の耐久性の確認　など

基本仕様（確度保証期間1年間）

最大チャネル数	アナログ16ch +ロジック16ch, またはアナログ10ch +ロジック64ch (本体ロジック+ロジックユニット8973 ×3装着時)
スロット数	8スロット (最大8ユニット) 制限事項: 電流ユニット8971 最大4ユニットまで, ロジックユニット8973 最大3ユニットまで
ロジックチャネル数	16ch (ロジックプローブ入力コネクタのGNDは本体のGNDと共通) ただしDVMユニットMR8990をスロット1, 2に装着している場合, 本体ロジックは使用できない本体ロジック使用時の制限事項: (ロジック測定をONにした時) ・スロット1, 2に装着しているユニットの測定分解能は12bitとなる・スロット1, 2に装着している周波数ユニット8970は使用できなくなる
測定レンジ（20divフルスケール）	【アナログユニット 8966】 5 mV/div〜20 V/div, 12レンジ,分解能：レンジの1/100 (12 bit A/D) 【高圧ユニット U8974】 200 mV/div〜50 V/div, 8レンジ,分解能：レンジの1/1600 (16 bit A/D)
最大入力電圧	DC 400 V (8966使用時), DC 1000 V (U8974使用時)
周波数特性	DC〜5 MHz (-3dB, 8966使用時), DC〜100 kHz (-3 dB, U8974使用時)
時間軸（メモリ時）	5µs〜5min/div, 26レンジ, 時間軸分解能100ポイント/div, 時間軸拡大：×2〜×10の3段, 圧縮：1/2〜1/200 000の16段
測定機能	メモリ(高速記録), レコーダ (実時間記録), X–Yレコーダ, FFT
その他機能	波形判定機能 (メモリ/ FFTファンクションにて)
メモリ容量	MR8847-51: トータル64MW搭載, 32MW/ch (2ch)〜4MW/ch (16ch) MR8847-52: トータル256MW搭載, 128MW/ch (2ch)〜16MW/ch (16ch) MR8847-53: トータル512MW搭載, 256MW/ch (2ch)〜32MW/ch (16ch)
外部記憶装置	CFカードスロット ×1 (2GBまで), SSD (option 128GB), USBメモリ (USB 2.0)
記録紙	216 mm × 30 m, ロール型感熱記録紙, 記録速度: 50 mm/s
表示部	10.4型SVGA-TFTカラー液晶 (800 × 600ドット)
表示言語設定	日本語, 英語, 韓国語, 中国語
外部インタフェース	[LAN] 100BASE-TX (FTPサーバ, HTTPサーバ) [USB] USB2.0 シリーズAレセプタクル ×1, シリーズBレセプタクル ×1 (内蔵ドライブあるいはCFカード内のファイルをPCへ転送, PC制御)
電源	AC100〜240 V, 50/60 Hz (130 VA max./プリンタ使用時220 VA max.), DC 10〜28 V (DC電源ユニット9784使用時)
寸法・質量	351W × 261H × 140D mm, 7.6 kg (本体のみ)
付属品	取扱説明書 ×1, 測定ガイド ×1, アプリケーションディスク (波形作成ソフトSF8000, 波形ビューワWv/通信コマンド表) ×1, 電源コード ×1, 入力コードラベル ×1, USBケーブル ×1, 記録紙 ×1, ロール紙アタッチメント ×2, フェライトクランプ ×1

本体のみでは測定できません。オプションの入力ユニットと入力ケーブルを別途ご購入ください。その他、測定目的に応じた各種オプションも用意されています

■価格

MR8847-51：￥720,000～
MR8847-52：￥820,000～
MR8847-53：￥950,000～

メモリハイコーダの資料ダウンロード

メモリハイコーダの動画

ファンクションジェネレータ機能と任意波形発生機能、波形測定機能がメモリハイコーダ１台で実現します。信号の振幅や周波数を変えたり、各種波形をプログラムして順次出力など試験条件を変えながらの波形観測が容易にできます。
