メモリハイコーダ (MR8827)

日置電機株式会社|最終更新日:2022/06/16

基本情報

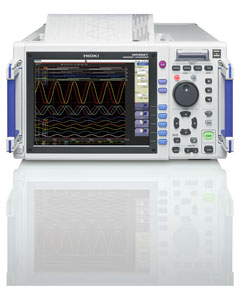

メモリハイコーダ
  • メモリハイコーダ
  • メモリハイコーダ

高電圧から微小電圧まで、多ch信号を1度に測定

アナログ32ch、ロジック32ch測定可能!測定サンプリングは20倍に向上です。アナログ全ch絶縁入力(安全&簡単操作)で実現しました。

型番
MR8827
価格
お問合せ下さい
発売日
発売中
お問い合わせはこちら

メモリハイコーダの特長

64ch アナログ32ch + ロジック32ch

主な使用用途

1.発電所、変電所のシステム監視
  発電所や変電所は、多くのさまざまな機器が組み合わされ、電気信号によって一つのシステムとして制御されています。
  このシステムは電力を安定供給するために定期的、または継続的に適切に運用されているか監視する必要があります。その際に、多数の電気信号や電力ラインを計測する必要があるため、多くの電気信号を同時に計測できるMR8827が最適です。


2.輸送機器開発の評価試験(モーター・インバーターの評価、検査)
 MR8827は、自動車などの輸送機器開発の評価試験での使用も想定しています。そのなかの一つが、モーター・インバーターの評価、検査です。
 電気自動車には、モーターが搭載されています。モーターの回転数は周波数に比例して変化します。そのため、周波数を適切に管理することで、モーターを効率的に稼働することができます。この周波数を制御し効率的にモーターを稼働させる装置がインバーターです。
 MR8827により電圧、電流、温度、周波数を同時に測定することで、インバーターによってどれだけモーターが効率的に稼働されているかを評価できます。



製品特長


1.最大92チャネルまでのアナログ・ロジック混在測定が可能

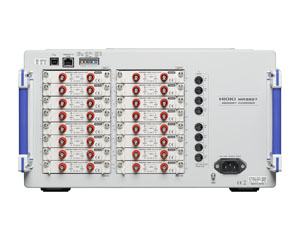

 MR8827はオプションのユニットを最大16個(32チャネル)まで装着可能で、標準のロジック入力とあわせて、64チャネルの測定が可能です。また、オプションのロジックユニットを装着すると最大で92チャネルまでのアナログ・ロジック混在の同時測定が可能です。多チャネル測定が必要なお客様に最適のメモリハイコーダです。
 また、入力と本体間およびチャネル間は電気的に絶縁されていますので、安全に測定できます。


2.測定サンプリングは20Mサンプリング/秒で、従来機種の20倍の速さに
 MR8827の測定サンプリングは、全チャネル同時で最速20Mサンプリング/秒となっています。
これは、1秒間に2,000万回のデータ測定を行なうことを意味します。従来機種では、1Mサンプリング/秒でしたので、その測定スピードは20倍に向上しました。


3.測定周波数帯域はDC~5MHzとなり、従来製品と比べて拡大
 MR8827とアナログユニット8966を組み合わせて使用した際の測定周波数帯域はDC~5MHzとなっています。従来製品(4チャネルアナログユニット8946との組み合わせ使用)では、DC~400kHzでしたので、モーター・インバーター評価といった高周波測定が必要な場合に対応できます。



基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)



入力ユニット数 最大16ユニット
チャネル数 [アナログユニット16台] アナログ32ch +ロジック標準32ch
[アナログユニット14台+ロジックユニット2台] アナログ28ch + ロジック64ch (ロジック標準32ch+ロジックユニット32ch)
※アナログユニットのch間と本体間は絶縁, ロジックユニットのchおよび標準ロジック端子のchは全て本体とGND共通
測定レンジ
(20divフルスケール)
【アナログユニット 8966】 5 mV/div〜20 V/div, 12レンジ,分解能:レンジの1/100 (12 bit A/D)
【高分解能ユニット 8968】 5 mV/div〜20 V/div, 12レンジ,分解能:レンジの1/1600 (16 bit A/D)
【DVMユニット MR8990】 100 mV f.s.〜1000 V f.s., 5レンジ,分解能:レンジの1/1000,000 (24 bit ΔΣ変調A/D)
最大入力電圧 DC 400 V (8968/8966使用時), DC 500 V (MR8990使用時)
周波数特性 DC〜5 MHz (-3dB, 8966使用時), DC〜100 kHz (-3 dB, 8968使用時), 規定なし (MR8990使用時)
時間軸 5 µs〜5 min/div, 26レンジ, 時間軸分解能100ポイント/div
測定機能 メモリ(高速記録), レコーダ (実時間記録), X–Yレコーダ, FFT
その他機能 数値演算, 波形処理演算, 波形判定 (メモリ/FFTファンクションにて)
メモリ容量 128 MW/ch (4ch使用時)〜16 MW/ch (32ch使用時), トータル512 MW搭載
外部記憶装置 USBメモリ, CFカード, 内蔵SSDユニット128 GB (オプション) ※100 MBデータ保存時で約 125秒, ※100 MBデータは32chで16,000 div記録波形

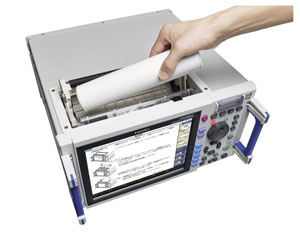

記録紙 [内蔵A4プリンタオプション]:216 mm × 30 m, ロール型感熱紙
記録速度:50 mm/s
表示部 10.4型SVGA-TFTカラー液晶 (800 × 600ドット)
外部インタフェース LAN (100BASE-TX), USB2.0 シリーズA ×2ポート (USBメモリ・マウス用), USB2.0 シリーズB (通信・マスストレージ)
電源 AC100〜240 V, 50/60 Hz (220 VA max./プリンタ使用時350 VA max.)
寸法・質量 401W × 233H × 388D mm (ハンドル以外の突起物含む), 12.6 kg (本体のみ)
付属品 取扱説明書 ×1, アプリケーションディスク (波形ビューワWv/通信コマンド表) ×1, 電源コード ×1, 入力コードラベル ×1, USBケーブル ×1, 記録紙 ×1 (プリンタユニット搭載時), ロール紙アタッチメント ×2 (プリンタユニット搭載時)



MR8827(本体のみ) ¥1,000,000(税抜き)

※ 本体には入力ユニット等の専用オプションが必要です。入力コード等の各種共通オプションは別途ご購入ください
