6 1/2桁デジタルマルチメータ (DL-2060/DL-2060VG/DL-2060VR)

基本情報

6 1/2桁デジタルマルチメータ
  • 6 1/2桁デジタルマルチメータ

6 1/2桁の高性能DMM DL-2060/DL-2060G

表示部にはVFD(蛍光表示管)を採用し、3色カラー表示ディスプレイにより優れた視認性を実現しています。測定スピードは分解能 6・1/2桁で最高50回/秒、分解能 4・1/2桁で最高2000回/秒の高速測定が可能です。測定機能は電圧、電流、抵抗、温度、周波数など12種類で、さらに8種類の演算機能もあわせることで、より効率的な測定が可能です。

型番
DL-2060/DL-2060VG/DL-2060VR
価格
148,000円(税別)~
発売日
発売中
お問い合わせはこちら

6 1/2桁デジタルマルチメータの特長

ラインナップ

製品型式 通信 価格(税抜)
DL-2060 USB 標準搭載モデル 148,000円
DL-2060VR USB およびRS-232C標準搭載モデル 156,000円
DL-2060VG USB およびGP-IB標準搭載モデル 170,000円



使いやすさを重視!!

 12種類の測定機能と8種類の演算機能
標準測定機能は直流電圧、直流電流、交流電圧、交流電流、2線式抵 抗測定、4線式抵抗測定、周波数、周期、
導通テスト、ダイオードテス ト、RTD温度測定、熱電対温度測定の12種類。演算機能は RATIO、 %、Null、Limits、MX+B、dB、dBm、最大値/最小値の8種類。
 VFD(蛍光表示管)、3色カラー表示ディスプレイ
   5×7ドットマトリックス、赤、黄、白の3色カラーディスプレイを搭載し優 れた視認性を実現。
ディスプレイ表示部は2段構成で上段には測定値 と単位、下段には測定レンジなどの情報を表示。
 リミットテスト機能
測定値と設定範囲(上限値/下限値)を比較判定。FALSE(設定外)時にはビープ音が鳴りディスプレイに(HI/LO)を表示。 また、USBインタフェースを無効に設定すると、USB端子からリミットテストの結果に
応じたパルス信号を出力、外部装置に直接判定結果を伝えることが可能。


USB、GP-IB (VGタイプのみ)、RS-232C(VRタイプのみ) インタフェース

USBインタフェースを標準装備。

SCPIコマンドを使用してマルチメータをコントロール可能。

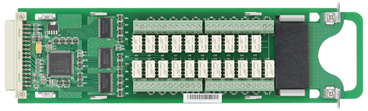

最大20チャンネルのマルチポイントスキャナカード

ユーザーオプションのマルチポイントスキャナカード(OP-42/OP-41/OP-41T)を使用すると、最大20チャンネルの入力信号を自動的に切替えて計測。

スキャンチャンネル、スキャン回数、スキャン
間隔およびチャンネルごとの測定機能を設定
可能。OP-42/OP-41/OP-41Tはユーザーにて装着可能。

※DC電圧、AC電圧、周波数、周期、抵抗の判定が可能。シャント抵抗追加によりチャンネル1と11(OP-41は1と6)
 のみAC/DC電流測定が可能。



オプション型式 仕様 標準価格(税別)
OP-41 10chマルチポイントスキャナカード 53,000円
OP-41T 熱電対対応10chマルチポイントスキャナカード 84,000円
OP-42 20chマルチポイントスキャナカード 94,000円

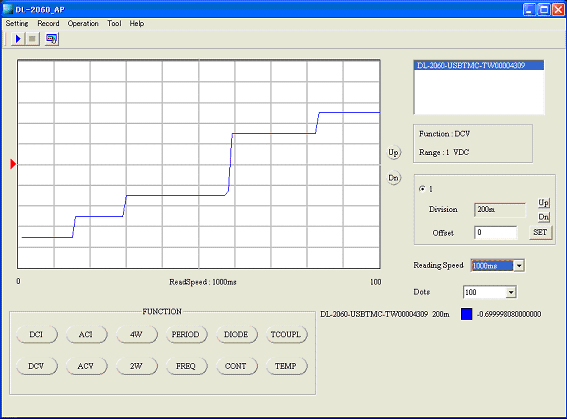

標準添付で便利なPCアプリケーション & LabView対応

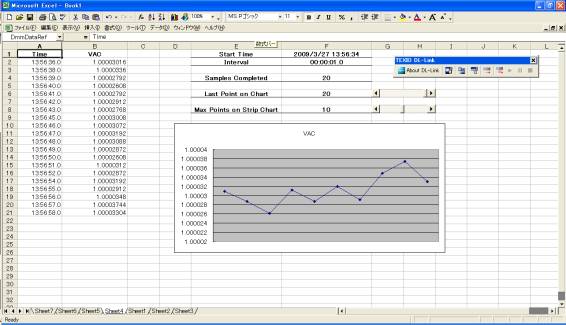

DLシリーズに標準添付のアプリケーションソフト(DL-TOOL & DL-LINK)により、パネルのコントロール及びMicrosoft® Excel やWord への測定データの送信、受信が可能。

また、LabViewで利用可能なドライバの提供を開始致しました。





定格仕様

 DC 特性 精度 ± (読み値の% +レンジの%) ※ 1
機能 レンジ ※2 分解能 入力抵抗 1年(23℃±5℃)
DC電圧 ※3 100.0000mV 0.1μV >10GΩ 0.0050 + 0.0035
1.000000V 1.0μV >10GΩ 0.0040 + 0.0007
10.00000V 10μV >10GΩ 0.0035 + 0.0005
100.0000V 100μV   10MΩ 0.0045 + 0.0006
1000.000V 1mV   10MΩ 0.0045 + 0.0010
機能 レンジ ※2 分解能 シャント抵抗 1年(23℃±5℃)
DC電流 10.00000mA 10nA 5.1Ω 0.050 + 0.020
100.0000mA 100nA 5.1Ω 0.050 + 0.005
1.000000A 1μA 0.1Ω 0.100 + 0.010
3.00000A 10μA 0.1Ω 0.120 + 0.020
機能 範囲 分解能 テスト電流 1年(23℃±5℃)
抵抗 ※4 100.0000Ω 100μΩ 1mA 0.010 + 0.004
1.000000kΩ 1mΩ 1mA 0.010 + 0.001
10.00000kΩ 10mΩ 100μA 0.010 + 0.001
100.0000kΩ 100mΩ 10μA 0.010 + 0.001
1.000000MΩ 5μA 0.010 + 0.001
10.00000MΩ 10Ω 500nA 0.040 + 0.001
100.0000MΩ 100Ω 500nA || 10MΩ 0.800 + 0.010
ダイオードテスト 1.0000V 10μV 1mA 0.010 + 0.020
導通チェック 1000.00Ω 10mΩ 1mA 0.010 + 0.030
 周波数および周期特性 制度 ± (読み値の%) ※ 5
機能 レンジ ※6 周波数(Hz) 1年(23℃±5℃)
周波数および周期 100mV~750V ※9 3~5 0.10
5~10 0.05
10~40 0.03
40~300k 0.01
周波数および周期 100mV~750V ※9 3~5 0.10
5~10 0.05
10~40 0.03
40~300k 0.01
 AC 特性 精度 ± (読み値の% +レンジの%) ※ 7
機能 レンジ ※6 分解能 周波数(Hz) 1年(23℃±5℃)
AC電圧

(TRMS) ※8





100.0000mV 0.1μV 3~5 1.00 + 0.04
5~10 0.35 + 0.04
10~20k 0.06 + 0.04
  20k~50k 0.12 + 0.05
  50k~100k 0.60 + 0.08
100k~300k 4.00 + 0.50
1.000000V

10.00000V

100.0000V

750.000V※9

1.0μV~1mV   3~5 1.00 + 0.03
5~10 0.35 + 0.03
10~20k 0.06 + 0.03
  20k~50k 0.12 + 0.05
    50k~100k 0.60 + 0.08
  100k~300k 4.00 + 0.50
AC電流

(TRMS) ※8

1.000000A 1μV   3~5 1.00 + 0.04
5~10 0.30 + 0.04
10~5k 0.10 + 0.04
3.00000A 10μV   3~5 1.10 + 0.06
5~10 0.35 + 0.06
10~5k 0.15 + 0.06
 一般仕様
機能 定格
電源電圧 100V / 220V ± 10%
電源周波数 50 / 60Hz ± 10%
消費電力 最大25VA
動作温度範囲 0℃ ~ 50℃
動作湿度範囲 0℃ -31℃ 80% RH以下
保存温度範囲 -10℃ ~ 60℃
使用高度 2000mまで
寸法(WxHxD) 224mm x 113mm x 373mm
質量 約4.4kg
インタフェース USB(Type-B)、GPIB(Gタイプのみ)
安全規格 EN61010-1:2001(2nd Edition)規格適合
EMC規格 EN61326-1:2006規格適合
付属品 電源コード、USBケーブル、テストリード、ヒューズ、
CD-ROM(アプリケーション、取扱説明書)
※ 1 : 仕様は、6 1/2 桁分解能、2時間のウォームアップ以降に有効。
※ 2 : 1000Vdc と 3A レンジを除く全レンジで20%のオーバーレンジ。
※ 3 : a. A/D コンバータは連続トリガに設定。
※ 3 : b. 入力バイアス電流は < 30pA (25℃ )。
※ 3 : c. 全てのレンジについての入力保護は1000V pk。
※ 4 : a. 4-wire 抵抗の仕様。2-wire 抵抗 については、NULL 機能を使用。
※ 4 : b. テストリードの抵抗値は100 Ω又は1k Ωレンジではレンジの10%以下、その他レンジで1k Ω以下
    を使用。
※ 4 : c. 全てのレンジについて入力保護は1000V pk。
※ 5 : 仕様は、6 1/2桁分解能、2時間のウォームアップ以降に有効。
※ 6 : 750Vacを除く全レンジで20%のオーバーレンジ。
※ 7 : 仕様は、6 1/2桁分解能、2時間のウォームアップ以降に有効。低速ACフィルタ(帯域幅 3Hz)。
※ 8 : レンジの5%を越える正弦波入力。
※ 9 : 750Vacレンジは100kHzまでに制限。
