クランプオンパワーロガー (PW3365-10)

日置電機株式会社|最終更新日:2022/11/14

基本情報

クランプオンパワーロガー
  • クランプオンパワーロガー
  • クランプオンパワーロガー
  • クランプオンパワーロガー
  • クランプオンパワーロガー

短絡ゼロで安全作業! 世界初の金属非接触電力測定を実現

● ケーブルの上から電圧測定、短絡の危険ゼロ● ビルやオフィスの電力測定に、省エネ活動の確認に最適● 単相から三相4線、400Vラインまで対応● 最小50.000mAレンジから漏れ電流の測定が可能(オプションのセンサ必要)● SDカードに長期保存可能● 設定ナビ機能が確実な接続をサポート(接続状態をリアルなグラフィック画面でご案内)

型番
PW3365-10
価格
お問合せ下さい
発売日
発売未定
お問い合わせはこちら

クランプオンパワーロガーの特長

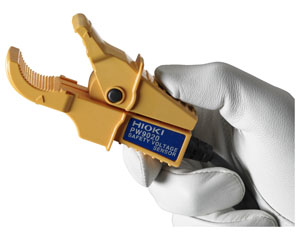

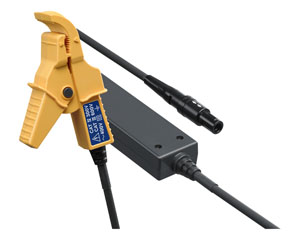

PW3365-10専用の電圧センサは世界初の金属非接触測定

 測定可能径  最大:φ30mm/最小:φ6mm

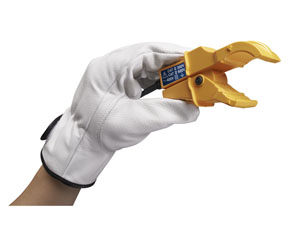

 ケーブルの上から電圧を測定、充電部に金属が触れないから短絡の危険ゼロ、設置も簡単

 縦でも横でも自由自在に設置、細いケーブルも、太いケーブルも測定できる



  いままで危険だった、測定できなかった場所も

  ケーブルの上から測定ができる

  充電部が無い場所>>>ケーブルの上から測定

  端子にカバーがある場所>>>カバーを外さずに測定

  感電の危険がある場所>>>安全な箇所から測定



※コード中間に中継BOXがあります

※シールド線不可

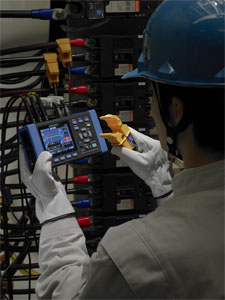

設定ナビで設置する

グラフィカルな表示で結線手順をわかりやすくご案内

設定ナビを使えば測定までの設置手順を画面で案内するので、簡単に設置作業を行うことができます。

また、もし結線を誤っていても、FAIL表示でミスをお知らせするので、測定ミスを防ぐことができます。

FAIL判定の場合、どこに問題があるのかもお知らせします。

現場で結果を確認する



測定値をグラフで表示、一目で結果を確認できる

測定値を電力管理に便利なグラフに置き換えて表示します。

その瞬間の測定値だけでなく、記録中の測定値を統計的に確認できるので、その場で簡単に確認ができます。

測定結果をPCで保存分析

パソコンに読み込んで、測定値の結果を保存、分析

測定結果をパソコンで管理できます。

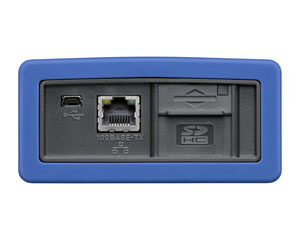

取り込み方法は、LAN/USB/SDカードから選べます。

取り込み後はフリーのソフトでラクラクグラフ化

より詳しく分析を行いたい方にはオプションのSF1001がおすすめです。



現場で役立つ便利機能

漏れ電流測定(オプションのクランプオンリークセンサが必要です)

パソコンから本体を遠隔操作、モニタリング  HTTPサーバ機能

単相2線を3回路同時に測定

その他便利機能

  ● 小型・軽量設計  狭いキュービクルの中でも設置できるコンパクト設計

  ● バッテリ駆動  電源がなくてもバッテリで約5時間駆動

  ● 表示言語切替  日本語、英語、中国語の切替ができます

  ● キーロック機能  ボタン操作をロックし誤操作を予防

  ● 表示ホールド  ディスプレイの表示値を固定し、読み取りやすく

  ● 停電処理  停電が起きた場合、復帰時に自動で記録を再開します

基本仕様 (確度保証期間 1年)

PW3365-10本体のみでは電流・電力の測定はできません。測定目的に応じてオプションのクランプオンセンサを別途ご購入ください。3P3W3M、3P4Wの測定を行う場合は電圧センサを別途1本追加でご購入下さい。また測定データの保存には動作保証されたオプションのSDカードをお買い求め頂き、ご使用下さい。

測定ライン
(測定可能回路数)
50/60 Hz, 単相2線 (1回路/2回路/3回路), 単相3線 (1回路),
三相3線/三相4線 (1回路), 電流のみ1〜3CH
測定項目 電圧/電流実効値, 電圧/電流基本波値, 電圧/電流基本波位相角, 周波数, 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値)
有効/無効/皮相電力, 力率(遅れ・進み)または変位力率(遅れ・進み)
有効(消費・回生)/無効電力量(遅れ・進み), 有効(消費・回生)/無効電力デマンド量(遅れ・進み), 有効(消費・回生)/無効電力デマンド値(遅れ・進み), 力率デマンド, 電気料金表示
電圧レンジ AC 400 V
電流レンジ AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる), AC 50.000 mA〜5.0000 A (漏れ電流のみ)
電力レンジ 200.00 W〜6.0000 MW (電圧/電流レンジと測定ラインの組合せによる)
基本確度 電圧 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合わせ確度)
電流 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度
電力 : ±2.0% rdg. ±0.3% f.s. + 電流センサ確度 (力率=1)
表示更新レート 約0.5 s (SDカード・内部メモリアクセス時, LAN・USB通信時は除く)
データ記録 SDメモリカード/内部メモリへリアルタイム保存
保存インターバル時間 1〜30秒, 1〜60分, 14切替え
保存項目 測定値保存: 平均値のみ, 平均・最大・最小値
画面コピー: BMP形式 (最短インターバル時間5分毎に保存可)
波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可)
インタフェース SDメモリカード
LAN 100BASE-TX: HTTPサーバ機能, 通信ソフトによる
設定・データダウンロード
USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブル
ディスクと認識, 通信ソフトによる設定・データダウンロード
機能 結線確認, 設定ナビ, 時計, 他
電源 ACアダプタZ1008 (100V〜240V, 50/60Hz), 45VA (ACアダプタ含む)
バッテリパック9459: (最大定格電力 4VA, ACアダプタ接続による充電6時間10分), 連続使用時間 5h (バックライトOFF)
寸法・質量 180 W × 100 H × 48 D mm, 540 g (バッテリセットPW9002装着なし)
180 W × 100 H × 67.2 D mm, 820 g (バッテリセットPW9002装着時)
付属品 電圧センサPW9020 ×3, ACアダプタZ1008 ×1, USBケーブル (0.9 m) ×1, 取扱説明書 ×1, 測定ガイド ×1, カラースパイラルチューブ (赤黄青各4個) ×1セット, スパイラルチューブ ×10 (コード結束用)
