インピーダンスアナライザ (IM7580A)

日置電機株式会社｜最終更新日：2022/06/16

基本情報

最速0.5ms、高速・高安定測定、省スペース・ハーフラックサイズ

● 測定周波数 1MHz〜300MHz ● 測定時間：最速0.5ms （アナログ計測時間） ● 基本確度±0.72% rdg. ● 本体はハーフラックサイズ、テストヘッドは手のひらサイズ ● 充実のコンタクトチェック（DCR測定、Hi-Zリジェクト、波形判定） ● アナライザモードで測定周波数、測定信号レベルを掃引させながら測定

型番: IM7580A

価格: 1,400,000円～

発売日: 発売中

インピーダンスアナライザの特長

高速かつ安定した測定で、生産性をアップ

IM7580Aは1MHz～300MHzの測定周波数に対するインピーダンスアナライザです

最速0.5ms(アナログ計測時間)の高速測定と高い繰り返し精度で、早く、安定した測定を実現

基本確度	Z：±0.72%rdg.　θ：±0.41°
測定スピード（アナログ計測時間）	FAST：0.5ms / MED:0.9ｍｓ / SLOW:2.1ｍｓ / SLOW2:3.7ｍｓ
測定可能範囲	100ｍΩ～5ｋΩ
測定周波数	1MHｚ～300MHｚ
測定信号レベル	-40.0dBm~＋7.0dBm / 4mV~1001mV / 0.09mA~20.02mA

LCRモード測定とアナライザモード測定

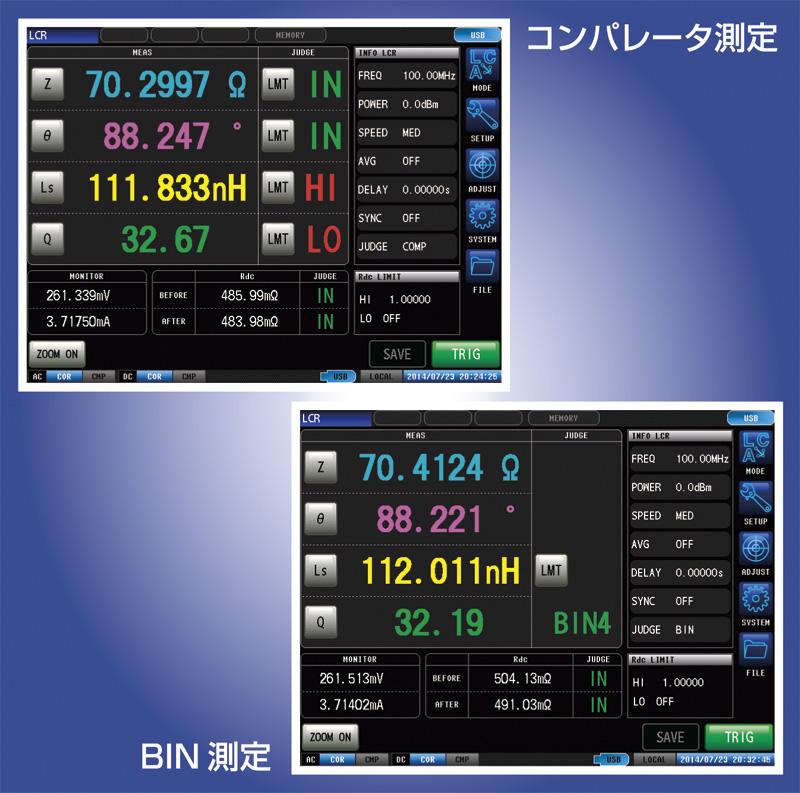

LCRモード測定

任意の周波数とレベル信号を測定したい素子に印加して測定

●コンパレータ機能　　一つの判定基準を元に素子の良否判定を行います

●BIN判定　　　　　　複数の判定基準を設定し、素子のランク分けを行います（最大10分類）

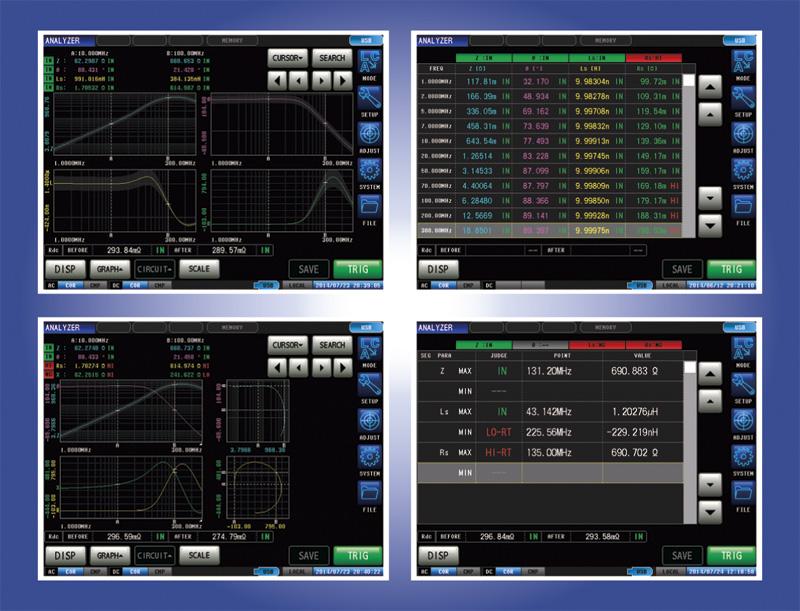

アナライザモード測定

測定周波数、測定信号レベルを掃引させながら測定

●通常／セグメント掃引　　周波数、レベルを掃引して素子の特性を見ます

●インターバル掃引　　　　条件を固定し時間経過による素子の特性を見ます

正確に測定するための機能

●コンタクトチェック（接触不良や接続状態の確認）、DCR測定機能、Hi-Zリジェクト機能、波形判定機能

●補正機能（正しい値を測定するための補正）、オープン／ショート／ロード校正、電気長校正

オープン／ショート補正

●外部制御入出力（外部制御の入出力信号のタイミングを任意にコントロール）

等価回路解析機能

測定結果を元に５つの等価回路モデルの定数を推定ができます

また、シミュレーション機能により、推定結果または任意の定数を用いて

周波数特性の理想値を表示できます

さらにコンパレータ機能を使えば、測定結果が判定エリア内にあるか否かを

確認できます

製品仕様

測定モード	LCR (LCR測定), アナライザ (スイープ測定), 連続測定
測定パラメータ	Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
確度保証範囲	100 mΩ〜5 kΩ
表示範囲	Z: 0.00m〜9.99999 GΩ / Rs, Rp, X: ± (0.00 m〜9.99999 GΩ) Ls, Lp: ± (0.00000 n〜9.99999 GH) / Q: ± (0.00〜9999.99) θ: ± (0.000°〜999.999°), Cs, Cp: ± (0.00000 p〜9.99999 GF) D: ± (0.00000〜9.99999), Y: (0.000 n〜9.99999 GS) G, B: ± (0.000 n〜9.99999 GS), Δ%: ± (0.000 %〜999.999 %)
基本確度	Z: ±0.72 % rdg. θ: ±0.41°
測定周波数	1 MHz〜300 MHz (100 Hz〜10 kHzステップ)
測定信号レベル	パワー (dbm)モード: -40.0 dbm〜 +7.0 dbm 電圧 (V)モード: 4 mV〜1001 mVrms 電流 ( I )モード: 0.09 mA〜200.2 mArms
出力インピーダンス	50 Ω (10 MHz時)
表示	カラーTFT 8.4 inch, タッチパネル
測定時間	最速0.5 ms ( FAST, アナログ計測時間, 代表値)
機能	コンタクトチェック, コンパレータ, BIN判定 (分類機能), パネルロード・セーブ, メモリ機能, 等価回路解析, 相関補正
インタフェース	EXT I/O (ハンドラ), USB通信, USBメモリ, LAN RS-232C (オプション), GP-IB (オプション)
電源	AC 100〜240 V, 50/60 Hz, 70 VA max
寸法・質量	本体: 215W × 200H × 268D mm, 6.5 kg テストヘッド: 61W × 55H × 24D mm, 175 g
付属品	電源コード ×1, テストヘッド ×1, ケーブル ×1, 取扱説明書 ×1, CD-R (通信取扱説明書) ×1,
