モータ・インバータの性能評価 (MOTOR&INVERTER Performance Evaluation)

一般財団法人日本自動車研究所（JARI）｜最終更新日：2022/10/24

基本情報

モータ・インバータの性能評価

●モータ，インバータなどの性能評価試験
●エキスパートによるお客様の問題解決のための的確なサポート
●長年培った卓越した技術と最新設備による信頼性の高いデータおよびレポート
●快適かつ秘匿性の高い環境での試験が可能

型番: MOTOR&INVERTER Performance Evaluation

価格: お問合せください。

発売日: 受付中です。お気軽にご相談ください。

モータ・インバータの性能評価の特長

モータ・インバータの性能評価

● モータ，インバータなどの性能評価試験
● エキスパートによるお客様の問題解決のための的確なサポート
● 長年培った卓越した技術と最新設備による信頼性の高いデータおよびレポート
● 快適かつ秘匿性の高い環境での試験が可能

JARI_モータインバータの性能評価

ページトップへ

主な試験イメージ

下記の事例以外にも多様な試験・評価に対応致しますので、お気軽にお問い合わせ下さい。

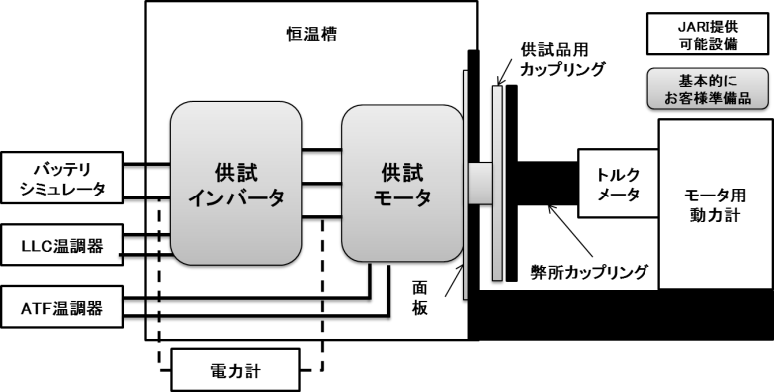

モータ・インバータの性能評価例

計測内容

・直流電源電圧

・直流電源電流

・直流電源電力

・モータ電圧（3相）

・モータ電流（3相）

・モータ電力（3相）

・モータ回転数

・モータトルク

・ CANデータ

・冷却水温

・冷却水流量

・ ATF温度

・恒温槽温度

etc

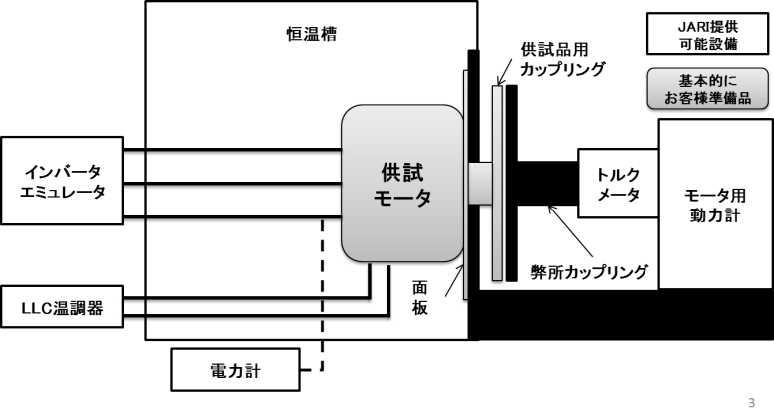

モーター単体性能評価例

計測内容

・モータ電圧（3相）

・モーター電流（3相）

・モータ電力（3相）

・モータ回転数

・モータトルク

・ CANデータ

・冷却水温

・冷却水流量

・恒温槽温度

etc

* お客様提供の特殊仕様および開発の車両・モータの試験も承っております。
* その他の測定項目についてもご相談に応じます。お気軽にお問い合わせ下さい。

ページトップへ

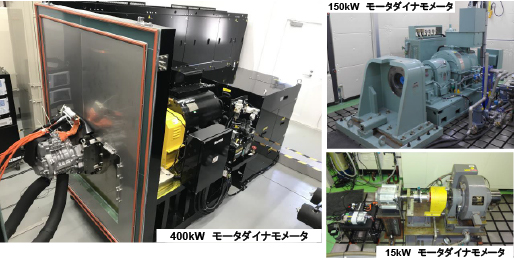

主な試験装置諸元

	400kW	150kW	15kW
モータダイナモ本体
製造会社	シンフォニアテクノロジー製	明電舎製	天野工業技術研究所製
吸収容量	400kW/5457-20000min-1	150kW/4000-20000min-1	15kW/3600-15000min-1
駆動容量	400kW/5457-20000min-1	150kW/4000-20000min-1	-
最大トルク	700Nm/0-5457min-1	360Nm/0-4000min-1	40Nm/1000-3600min-1
トルクメータ製造会社	HBK製 T12HP	HBK製 T10FS	Magtrol製 TF211
トルクメータ定格トルク	1000Nm	500Nm	100Nm
トルクメータ精度	0.2%（総合精度）	0.20%	0.10%
トルクメータ遅延時間	0.5ms	0.9ms	1ms
その他機能	軸ロック装置付外部制御（CAN）	外部制御（アナログ）	両軸仕様
バッテリシミュレータ
製造会社	シンフォニアテクノロジー製	明電舎製	-
出力電圧	DC50V ～ DC1000V	DC50V ～ DC500V	-
出力電流	DC1000A	DC500A	-
出力電力	500kW	250kW	-
精度	電圧：0.1%×設定値±0.2V	定電圧：±0.5％FS以下定電流：±0.5％FS以下	-
リップル	電圧：0.1%FS	電圧：0.5%FS	-
インバータエミュレータ
製造会社	マイウェイプラス製	マイウェイプラス製	-
出力電圧	1000V	500V	-
出力電流	1000Arms	450Arms	-
出力電力	400kW	150kW	-
スイッチング周波数	3k ～ 20kHz	3k ～ 20kHz	-
対象モータ	PM，IM	PM	-
ATF温調器
温度範囲	-40 ～ 120℃	なし（お客様持込可）	なし（お客様持込可）
流量	10L/min（０℃時） 30L/min（25℃時）
温度安定性	±1℃
LLC温調器
温度範囲	-40 ～ 110℃	常温	なし（お客様持込可）
流量	20L/min	40L/min
温度安定性	±1℃	10℃程度
恒温槽
温度範囲	-40 ～ 150℃	一般空調	一般空調（お客様持込可）
応答性	20℃→100℃ 60min 以下、20℃→-40℃ 120min 以下
内寸法	幅1.3m，奥行1.5m，高さ1.5m

モータ・インバータの性能評価の資料ダウンロード

JARI_モータインバータの性能評価2021.pdf（362.29 KB）

モータ・インバータの性能評価に関するお問合せ

製品やサービスに関するお問い合わせやご相談は、下記のフォームをご利用下さい。後日、ご要望に応じてご連絡を差し上げます。

*印の項目は必須入力となります。必要事項にご記入の上、「送信」ボタンをクリックしてください。

お問い合わせ種別 *

資料請求を希望
デモを希望
見積もりを希望
出展メーカーに問い合わせ

企業・団体名 *

部署名

氏名 *

姓　

名　

フリガナ *

セイ

メイ

郵便番号 *

ご住所 *

都道府県
市区町村
以下住所

電話番号 *

FAX番号

メールアドレス *

お問い合わせ内容 *

出展企業情報

企業名: 一般財団法人日本自動車研究所（JARI）
企業PR: 受託・委託試験、共同研究の公的機関です。自動車関連の試験法策定のノウハウを活かして各社様からの委託評価試験を実施するとともに、評価試験設備の貸出しを行っております。保有する設備は自動車に限らず他分野でのご利用も可能です。
連絡先: kenkyu@jari.or.jp
